| 型號： | SDM05M50DBE |
| 廠 商： | 中國 |
| 品牌/商標: | Silan/士蘭微 |
| 產品類別： | 場效應管/MOSFETs- 20-100V/低壓MOS管 |
| 聯系人: | 顏先生/William |
| 電話： | 0755-82170220,21001680 |
SDM05M50DBE 電子元器件 Silan/士蘭微 封裝DIP-23E
智能功率模塊(IPM)，500V/5A 三相全橋驅動
描述：

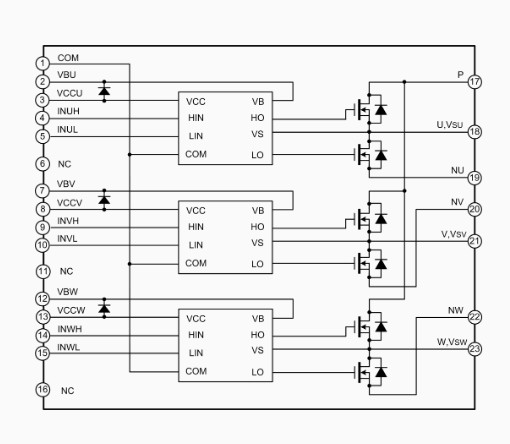

SDM05M50DBE/DBS是高度集成、高可靠性的三相無刷直流電機驅動電路，主要應用于風扇類的小功率電機驅動。其內置了6個快恢復功率MOS管和3個半橋高壓柵極驅動電路。
SDM05M50DBE/DBS內部集成了欠壓保護功能，提供了優異的保護和失效保護操作。由于每一相都有一個獨立的負直流端，其電流可以分別單獨檢測。
SDM05M50DBE/DBS采用了高絕緣、易導熱和低電磁干擾的設計，提供了非常緊湊的封裝體，使用非常方便，尤其適合內置于電機的應用和要求緊湊安裝的場合。
主要特點：
內置6個500V/5A的快恢復功率MOS管
內置高壓柵極驅動電路(HVIC)
內置欠壓保護
內置自舉二極管完全兼容3.3V和5V的MCU的接口，高電平有效
3個獨立的負直流端用于變頻器電流檢測的應用
優化并采用了低電磁干擾設計
絕緣級別1500Vrms/min
