SC3023CSGER 電子元器件 SOUTHCHIP南芯 封裝SSOP-10

集成GaN直驅的高頻QR反激式控.制器

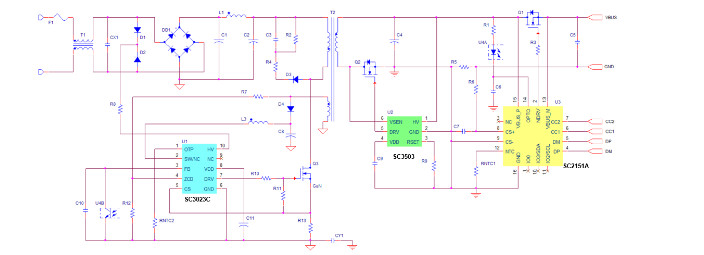

SC3023x是一款集成GaN直驅的高頻率準諧振反激式PWM控.制器(QR / DCM)。SC3023x集成了高壓電流源，具有x-cap放電功能。在啟動時提供電流，正常運行時關閉�？梢垣@得超低的待機功耗。SC3023x提供自適應開關頻率折返功能，從而在整個負載范圍內實現更高的效率。SC3023x工作在在QR和DCM模式時，開關管在谷底開通，以此來達到更高的效率。在空載時，IC將以突發模式運行，以減少功耗。SC3023x具有低啟動電流、快速啟動、低待機功耗等功能。突發模式具有極低的運行電流，顯著降低待機功耗，從而滿足效率規范。SC3023x集成了分段供電控制電路，特別適用于輸出電壓范圍寬的應用，能夠有效的的降低功耗，同時大大減少外圍設備數量。SC3023x集成了自適應過電流保護(AOCP)，它可以在原邊控制ZUI大的輸出電流。AOCP是專門為USB-PD方案、PD控制器設計的，包括SC21xx系列。AOCP可以降低二次同步整流的電流應力。SC3023x提供全面的保護，以防止電路在不正常情況下受到損壞。此外，還具有抖頻和智能驅動功能可使噪聲ZUI小化，從而改善EMI的性能。
