產品詳情

SC5650SFER 電子元器件 SOUTHCHIP南芯 封裝TSSOP-20

2-5節鋰電池的高精度保護器

功能
支持2-5節電池的鋰電池保護器
IC工作溫度范圍:-45℃~+85℃
支持過壓保護(OVP)
   3.0 V至4.575V，±25mV精度(+25℃)
支持電壓保護(UVP)
   1.2V至3V，±50mV精度(+25℃)
支持電池斷線檢測保護
支持過壓二級保護和顯示
通過外部電阻調整OVP和UVP延遲時間
支持3級放電過電流保護:
   放電過流一ji保護點: 10mV-85mV
   放電過流二級保護點: 20mV-170mV
   短路保護點: 40mV-340mV
支持充電過電流保護(COC):
   充電過流保護點: 5mV-80mV
支持電池溫度保護
支持充電過電流保護(COC):
   COC: 5mV-80mV
支持電池溫度保護
   COT:+45℃/+50℃
   CUT: -5℃/0℃
   DOT: +65℃/+70℃
   DUT: -15℃/-10℃
支持NTC斷開檢測
支持0V電池充電功能
支持充電和放電路徑異口應用
支持級聯應用
支持熱關斷
低功耗:
   正常模式(典型值為20uA)
   睡眠模式(典型值為6uA)

應用
電動工具
電動自行車
UPS備用電池

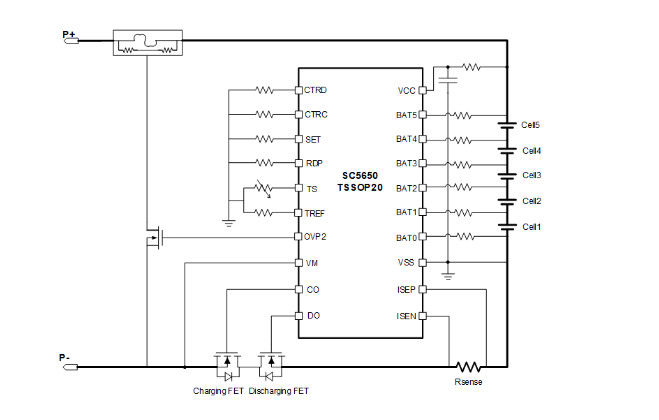

應用框圖
