SC2011DQDKR 電子元器件 SOUTHCHIP南芯 封裝QFN3x3-20

集成多種快速充電協議的Source USB-PD控..制器

功能
USB Type-C Source協議
  支持Type-C Source協議
  可配置電阻Rp
USB 功率傳輸
  支持USB PD 3.0
  支持Data Role Swap(數據角色轉換)
  BMC硬件收發器
  全功能PD物理層
  硬件CRC
  硬件重置
  集成PD 3.0協議引擎
  支持SOP’兼容電子標簽線纜
多達2x的DPDM快充接口
  多達2x的硬件控制DPDM接口
  支持蘋果充電，BC1.2, DCP, HVDCP, FC, AFC, FCP, SCP, VOOC, UART 和其他專有充電協議
電源
  寬工作范圍:2.7V至24.5V(可耐受30V)
MCU子系統
  集成32-bit MCU核
  32-KB OTP和1-KB RAM
  支持I2C接口和多個I/O
模擬模塊
  PWM電壓調節
  多達8通道10-bit ADC監控電壓、電流和外部信號
  集成電流檢測放大器
  集成NMOS柵驅動器
  在隔離MOS兩端集成了VBUS放電路徑
保護機制
  在芯片 OVP, DPDM OVP, CC OVP
  CC / DPDM到VBUS的短路保護
  CC/DPDM到GND的短路保護
封裝
  20-pin QFN 3mm x 3mm x 0.75mm

應用
墻上適配器
車載充電

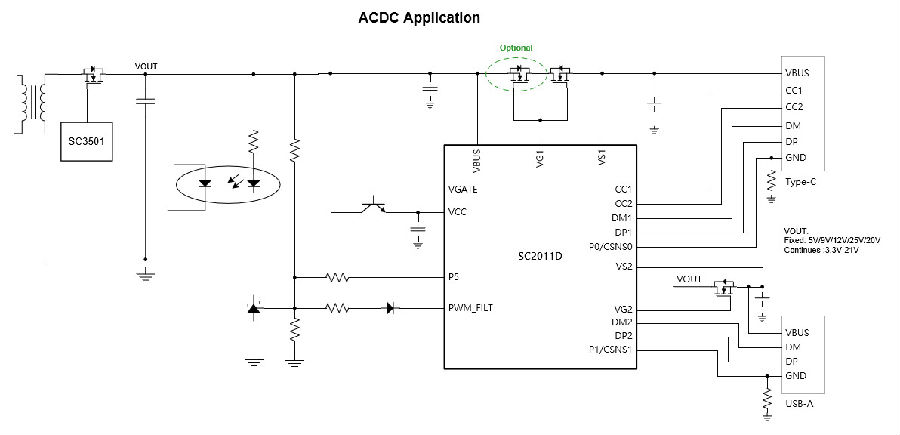

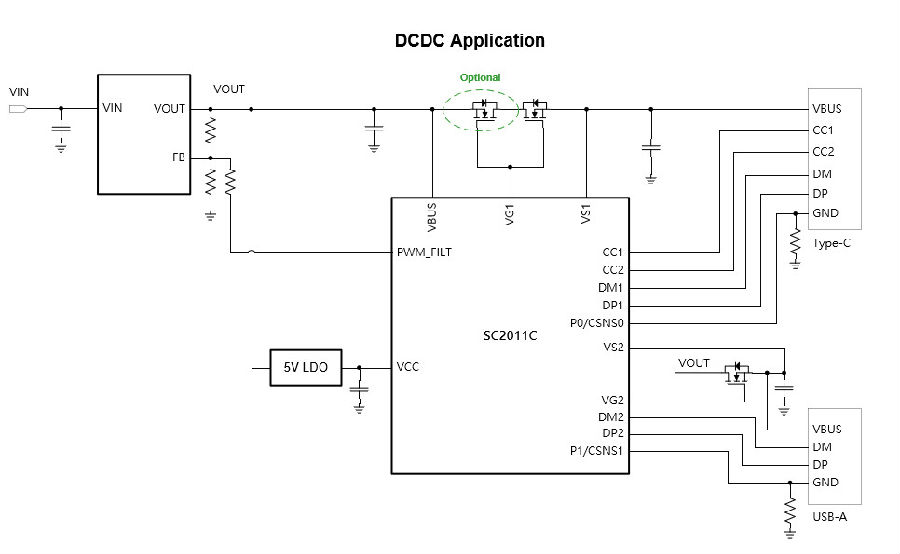

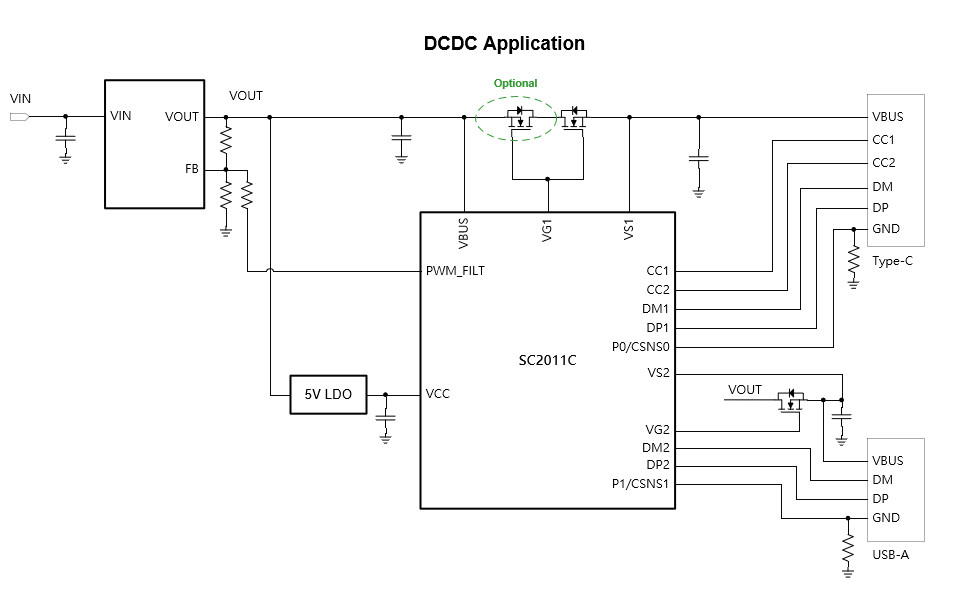

應用框圖
