產品詳情

SC2004QDER 電子元器件 SOUTHCHIP南芯 封裝QFN4x4-32

集成了多種快充協議的USB-PD控 制器

功能
USB Type-C
  支持Type-C接收協議
  支持死電池Rd
USB 功率傳輸
  支持UFP/DFP USB PD 3.0
  BMC硬件收發器
  全功能PD物理層
  硬件CRC
  硬件重置
  集成PD 3.0協議引擎
DPDM快充接口
  硬件控制DPDM接口
  支持蘋果充電，BC1.2, DCP, HVDCP, FC, AFC, FCP和其他專有充電協議
電源
  寬工作范圍:2.7V至24.5V(可耐受30V)
  集成5V和1.8V LDO
MCU子系統
  集成CPU
  32-KB MTP和2-KB RAM
  支持I2C接口和多個I/O
  支持CC燒錄功能
模擬模塊、
  多達6通道10-bit ADC監控電壓、電流和外部信號
  集成電流檢測放大器
  集成NMOS柵驅動器
  在隔離MOS兩端集成了VBUS放電路徑
保護機制
  支持 OVP, OCP, SCP, UVP和OTP
  VBUS到CC / DPDM的短路保護
封裝
  32-pin QFN

應用
藍牙音箱
移動設備
無線充電
其他快充設備

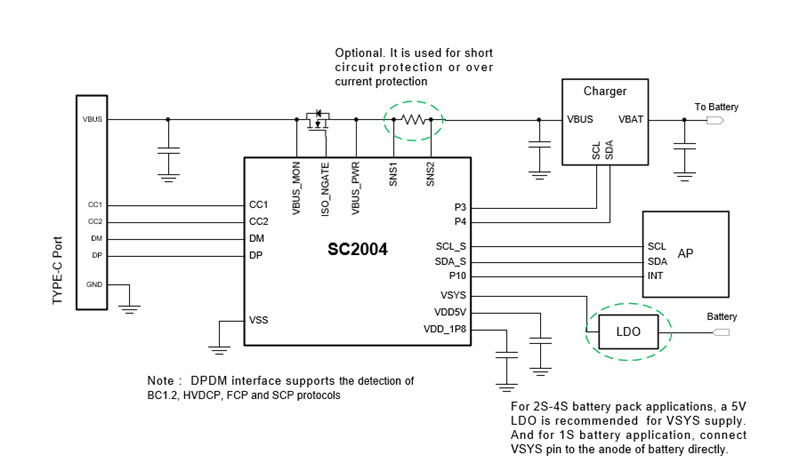

應用框圖
