SC9603QFKR 電子元器件 SOUTHCHIP南芯 封裝FCQFN3x3-21 10W無線電源傳輸SoC

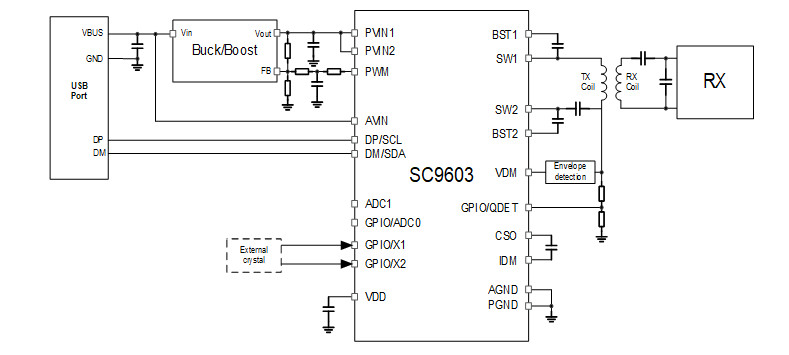

SC9603是一個包含數字微控制器和模擬前端(AFE)方案的高度集成的無線電源傳輸SoC。該微控制器包括一個高性能的32位數字核以及豐富的內存和外設。該AFE包括全橋功率MOSFETs、電流感應放大器、通信解調器、線性穩壓器和保護電路。SC9603支持各種類型的發射器，包括WPC V1.2.4中定義的EPP和BPP。SC9603集成了DP/DM接口。為了實現EPP傳輸系統，SC9603可以通過DP/DM接口向適配器請求高電壓。SC9603通過連續監測輸入電壓和輸入直流電流來執行異物檢測(FOD)。此外，SC9603還支持輸入欠壓鎖定(UVLO)、過流保護(OCP)、過溫保護(OTP)。這些保護進一步提高了整個無線電傳輸系統的可靠性。SC9603采用緊湊的FCQFN-3*3封裝。

功能
支持1V到14V全橋輸入電壓范圍
支持4V到14V AVIN輸入電壓范圍
支持高達10W的輸出功率
集成電壓和電流解調
集成低Rdson電源FETs
集成FET驅動和自舉電路
集成FOD精準電流感應
集成PWM發電機
支持DP/DM支持高壓申請
   快充2.0/3.0
   FCP
   FCP
UVLO/OCP/OTP
FCQFN 3mm x 3mm 封裝

應用
WPC兼容的無線電力發射器
專有的無線充電器和發射機
