| 型號： | SC5004QFER |
| 廠 商： | 中國 |
| 品牌/商標: | SOUTHCHIP（南芯） |
| 產品類別： | 南芯/SOUTHCHIP- |
| 聯系人: | 顏先生/William |
| 電話： | 0755-82170220,21001680 |
SC5004QFER 電子元器件 SOUTHCHIP南芯 封裝FCQFN4x4-19L
15W全橋功率級，集成電壓電流解調，用于無線充電功率發射端
SC5004是一個高度集成的無線充電功率發射模擬前端，它包含實現WPC協議兼容所需的所有模擬組件。SC5004集成了全橋式功率驅動器MOSFETs、電流檢測放大器、自舉電路、通信解調器、線性穩壓器和保護電路。SC5004可以搭配通用MCU組成高性能無線充電功率發射端，發射器可兼容WPC V1.2.4 BPP和EPP協議。為了實現無線充電系統能量傳輸中的異物檢測功能（FOD），SC5004內置了高精度的電流采樣電路，將電流信號轉換為電壓信號，方便系統的功率采集。此外，SC5004還支持輸入欠壓鎖定(UVLO)、輸入過壓保護(OVLO)、過流保護(OCP)、過溫保護(OTP)。這些保護措施為無線功率發射系統提供了更可靠的保證。SC5004采用4 x 4mm FCQFN封裝。

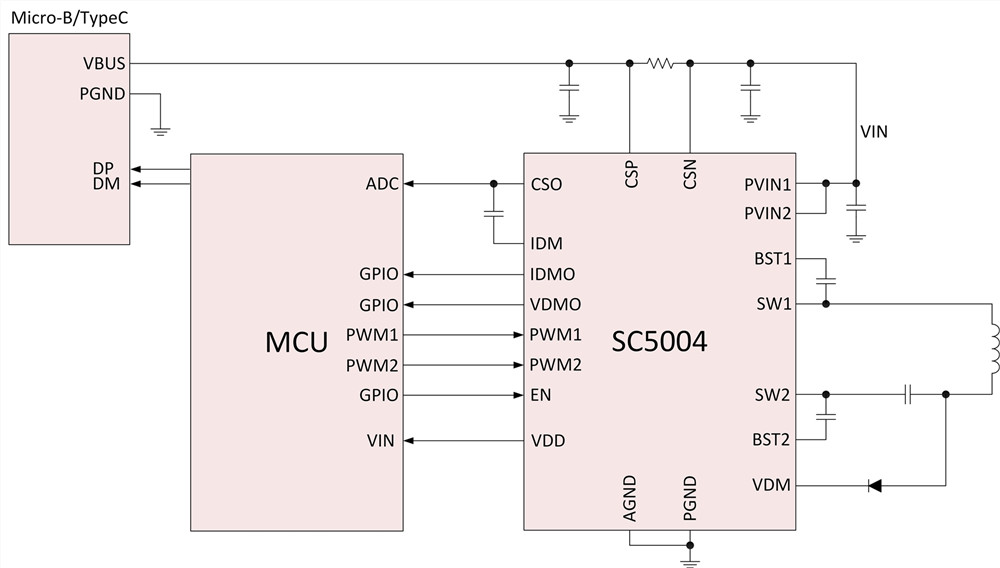

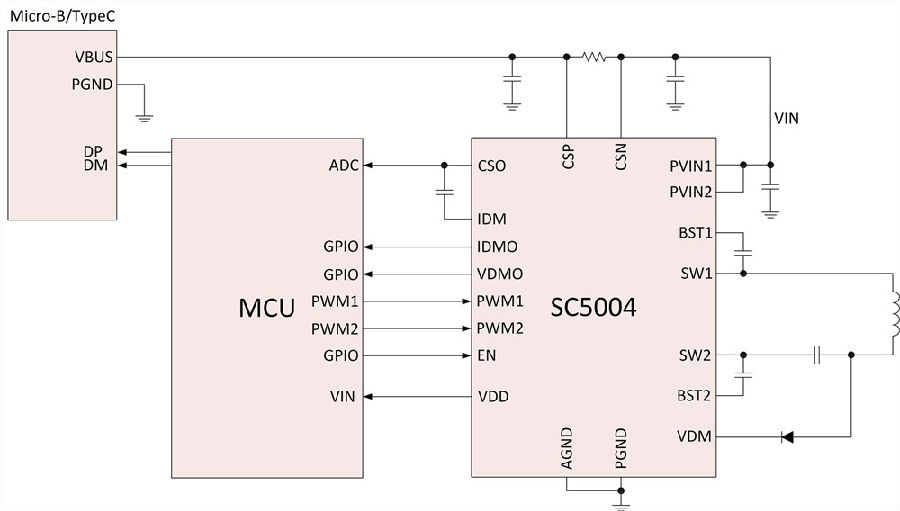

應用框圖
EVM
