產品詳情

      ETA6956是一款高度集成的3.0A開關模式電池充電管理和系統電源路徑管理設備，適用于單電池鋰離子和鋰聚合物電池。它具有快速充電和高輸入電壓支持范圍廣泛的智能手機，平板電腦和便攜式設備。它的低阻抗電源路徑優化了開關模式的工作效率，減少了電池充電時間，延長了電池在放電階段的壽命。它的輸入電壓和電流調節向電池提供的充電功率。該解決方案在系統和電池之間與輸入反向阻斷場效應管（RBFET，Q1）、高側開關場效應管（HSFET，Q2）、低側開關場效應管（LSFET，Q3）和電池場效應管（BATFET，Q4）高度集成。它還集成了用于高側柵極驅動的引導二極管，以簡化系統設計。帶有充電和系統設置的I2C串行接口使該設備成為真正靈活的解決方案。

產品型號：ETA6956Q4Y

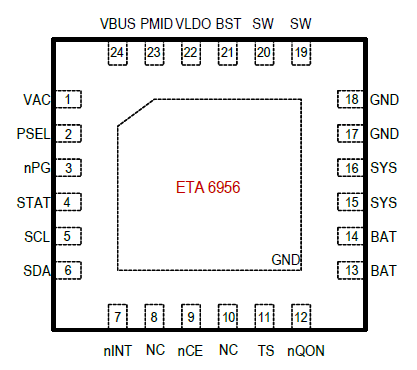

封裝：QFN4x4-24

包裝：5000pcs/盤

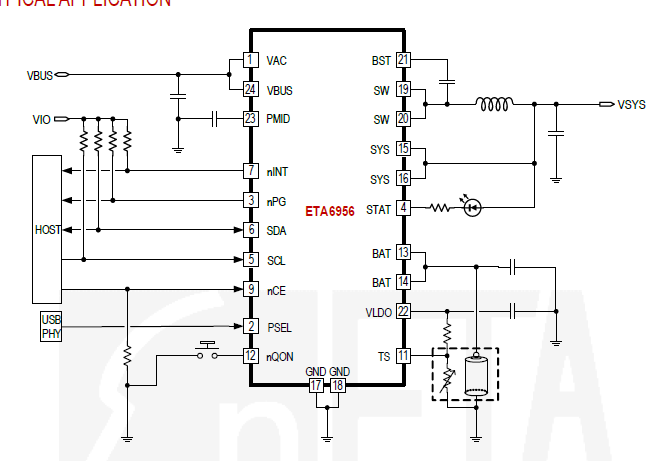

ETA6956應用原理圖：

產品特性：

•  High-Efficiency, 1.5MHz, Synchronous Switching Buck Charger.

•  Supports USB On-The-Go (OTG).

•  Wide Range Single Input to Support both USB Input and High Voltage Adapters.

•  High Battery Discharge Efficiency With 27mΩ Battery Discharge MOSFET

•  Narrow VDC (NVDC) Power Path Management

•  BATFET Control to Support Ship Mode, Wake Up and Full System Reset

•  Flexible Autonomous and I2C Mode for Optimal System Performance

•  High Integration Includes All MOSFETs, Current Sensing and Loop Compensation

•  26uA Low Battery Leakage Current to Support Ship Mode

•  Safety
