超高效率雙路輸出同步降壓方案SC8103QDJR，上海南芯專為電源打造SC8103

      SC8103內置兩顆功率管，可有效減少外圍電路及PCB尺寸，且擁有超高效率。SC8103具

有恒流模式，并提供2路輸出電流限制，用戶可通過配置獨立的電流檢測電阻實現高的輸出

電流限制。此外，SC8103也具備恒功率模式，允許用戶通過簡單的電阻設置系統的輸出功

率，避免因過功率導致的故障。 SC8103具有固定的線損補償設置，可以一定程度補償輸出線

纜阻抗所造成的電壓下降；開關頻率與工作模式 （PWM/ PFM）可以靈活設置，以滿足對輕

載效率/音頻干擾等特殊應用場合。

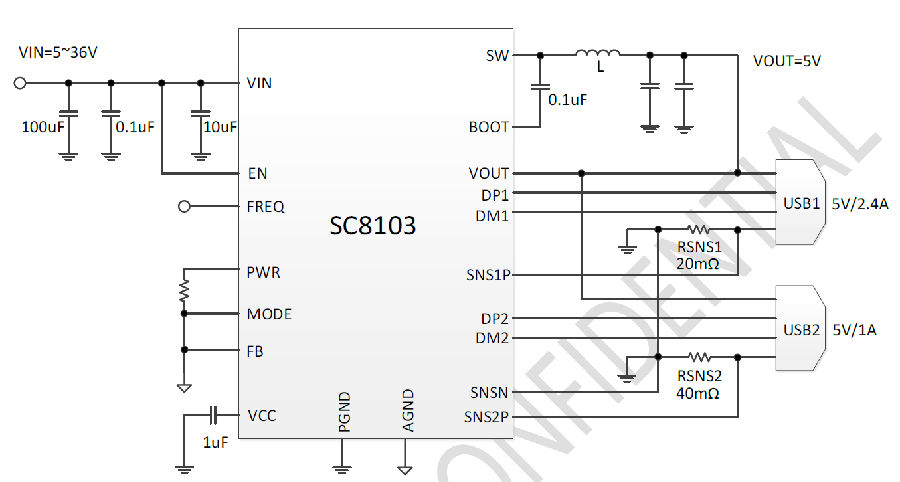

SC8103產品應用原理圖：

SC8103產品特性：

• 超寬輸入電壓范圍：4.6V至36V

• 輸出可達4.5A

• 超低靜態電流

• 可配置的輸出功率

• PWM/PFM模式選擇

• 開關頻率80kHz ~ 600kHz可設置

• 短路保護及自動重啟
