| 型號： | GL9755-OIY06 |
| 廠 商： | |
| 品牌/商標: | GENESYS/創惟科技 |
| 產品類別： | GENESYS/創惟科技- |
| 聯系人: | 顏先生/William |
| 電話： | 0755-82170220,21001680 |
產品描述

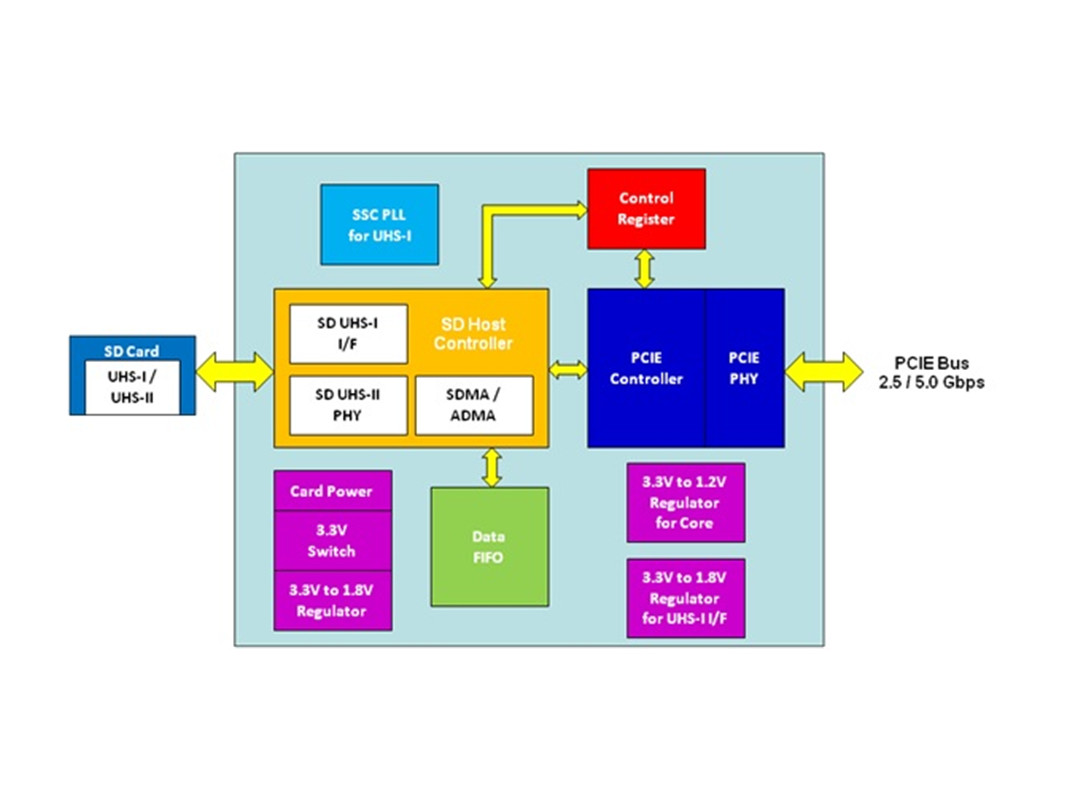

GL9755是一款符合PCI Express 2.1版的讀卡器，集成了PCI Express PHY、UHS-IIPHY、存儲卡訪問接口、調節器（3.3V-to-1.8V和3.3V-to-1.2V）和卡電源開關。
GL9755支持各種類型的SD存儲卡，如Secure Digital™（SD）、SDHC、miniSD和microSD（T-Flash）、MultiMediaCardT™（MMC）、RS-MMC、MMCmicro和MMCmobile。它還支持高密度存儲卡（容量高達2TB），如SDXC、超高速存儲卡、SD 3.0 UHS-I和一代高速存儲卡SD 4.0 UHS-II。
GL9755支持PCI Express L1 PM子狀態、運行時D3（RTD3）、延遲容忍（LTR）和優化緩沖區刷新/填充（OBFF），以節省功耗。
產品特征
● 符合PCI Express基本規范2.1版
● 支持1通道2.5/5.0 Gbps PCI Express總線
● 符合SD規范第壹部分物理層規范4.20版
● 符合SD規范第A2部分SD主機控制器標準規范4.20版
● 支持的存儲卡接口：
Secure Digital TM（SD）、SDXC、SDHC、MultiMediaCard TM（MMC）
MMC 4位日期模式
支持SD 4.0 UHS-II FD/HD模式，可高達312MB/秒
支持SD 3.0 UHS-I SDR-104（208MHz SD時鐘）、SDR-50（100MHz SD時鐘）和DDR 50（50MHz SD時鐘）
● 支持SD CPRM功能
● 支持PCI Express時鐘請求（CLK_REQ#）
● 支持PCI Express ASPM L0s/L1
● 支持PCI Express L1子狀態（L1.1和L1.2）和RTD3（運行時D3熱/冷）
● 支持PCI Express LTR（Latency Tolerance Reporting）和OBFF（Optimized Buffer Flush/Fill）
● 支持現代待機
● 高效硬件DMA引擎，提高數據傳輸性能
● 用于核心和模擬宏的芯片上3.3V至1.2V穩壓器
● 芯片上用于SD 4.0卡電源VDD2（300mA）的3.3V至1.8V穩壓器
● 芯片上用于SD卡電源的3.3V電源開關（800毫安）
● 支持過電流保護機制。當ICARD_3V3超過800mA時，斷言過電流標志；當ISD_VDD2超過300mA時，過電流標志被斷言（請參閱編程指南中的11.3節）
● 支持SD的擴頻時鐘（SSC）以減少EMI影響
● 支持SMBus進行SD UHS-II符合性測試（請參閱編程指南中的14.2節）

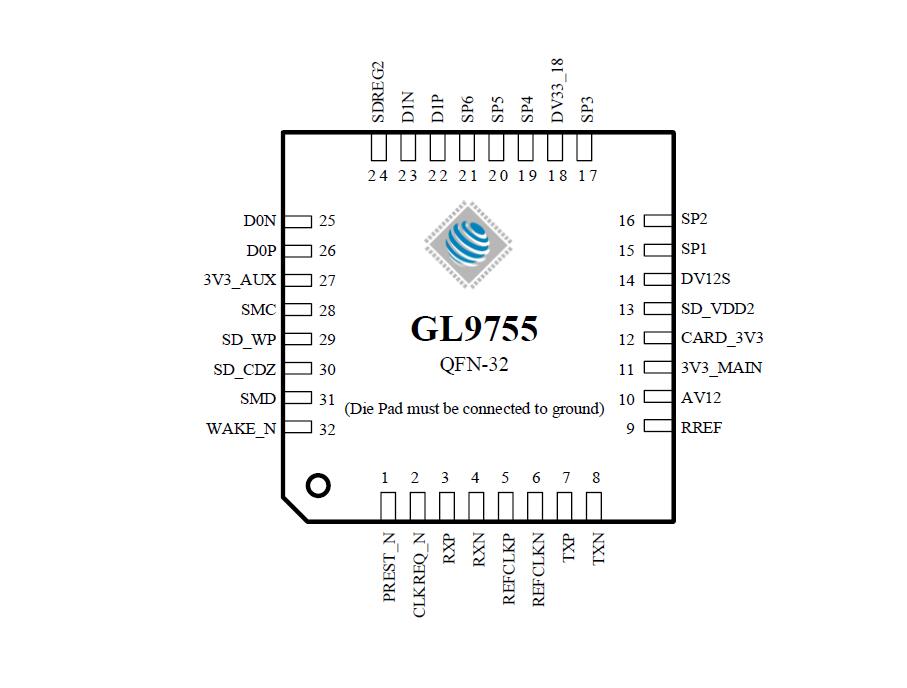

● 提供QFN32 4mmx4mm封裝
