鈺泰原裝 ETA6912D3K 同步開關模式充電芯片

說明

ETA6912D3K是新一代高度集成的同步開關模式充電器，具有集成同步FET、高開關頻率和高充電效率。憑借ETA專有的電流感應技術，通過消除外部感應電阻器，它能夠提供高達4A的充電電流。此外，它具有非常小的占地面積，并且只需要小的外部組件；因此，它非常適合由單電池鋰離子或鋰聚合物電池供電的空間極其有限的便攜式應用。

ETA6912還具有一個特點，即在高阻抗模式下，IC停止充電，并消耗VBUS的極低電流，從而有效降低上游電源的待機功耗。

ETA6912的充電電流和終止電流可通過兩個獨立的外部電阻器進行編程。還提供了NTC功能，以允許靈活的熱充電配置文件。STAT引腳提供充電狀態指示。

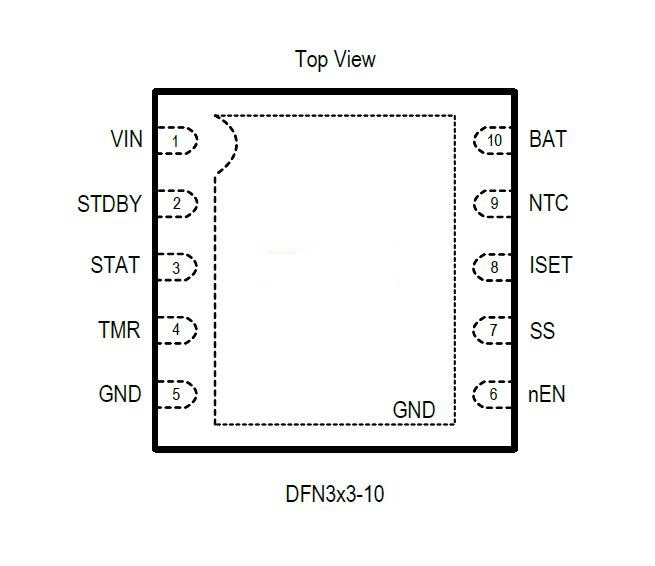

ETA6912有小型DFN3X3-10L封裝。

特征

◆ 最高4A最大充電電流開關充電器

◆ 5V輸入2A CC電流時充電效率93%

◆ 12V輸入工作電壓

◆ 20V輸入截止電壓

◆ 12V蓄電池輸出電壓

◆ 無外部感測電阻器

◆ 集成線性充電器實現精確的濾波器控制

◆ 輸入DPPM

◆ 輸入電流限制

◆ 適配器檢測錯誤

◆ 無電池檢測

◆ 充電和故障的狀態輸出

◆ 輸入OVP

◆ 蓄電池反向漏電保護

◆ 符合RoHS

應用

● 智能手機

● 平板電腦，MID

● 電子煙
