產品詳情

ETA上海鈺泰新品出售ETA7522雙半橋和四功率開關的線圈驅動器

        ETA7522是一款集成了雙半橋(一個H橋)驅動和四個16V/3A功率開關的驅動器，可用于驅動電感或者線圈。ETA7522采用了雙路對稱設計，每一路是一個H橋驅動加兩個功率開關，每一路可以單獨控制使能，自舉，驅動，以及每一路都配有獨立的過流和短路保護。ETA7522內部采用了高的基準源以及電流采樣電路。芯片也同時具有過溫保護，線圈短路保護功能。是一顆高集成度，外部所需元器件非常少的一顆驅動器芯片。

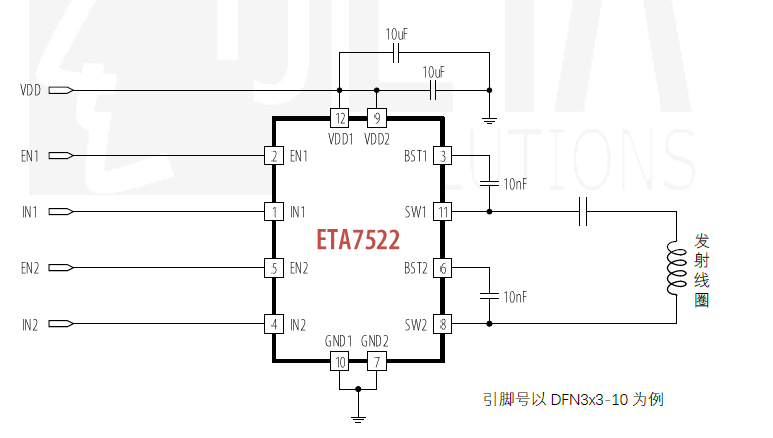

典型應用圖：

ETA7522D3M    DFN3x3-12    5000

ETA7522E10      ESOP-10         2500

產品應用：無線充電發射端、正反轉馬達驅動、Buck-Boost驅動級等

ETA7522產品特點：

•  輸入電壓4.2V-16V

•  功率管電流>3A

•  過流保護，短路保護，以及線圈短路保護

•  過溫保護

•  欠壓鎖死

•  雙路獨立輸入信號和使能控制

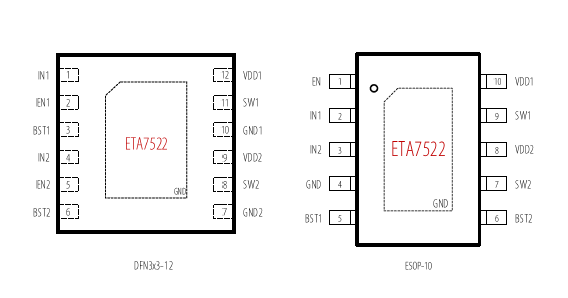

• DFN3x3-12 和ESOP-10 封裝
