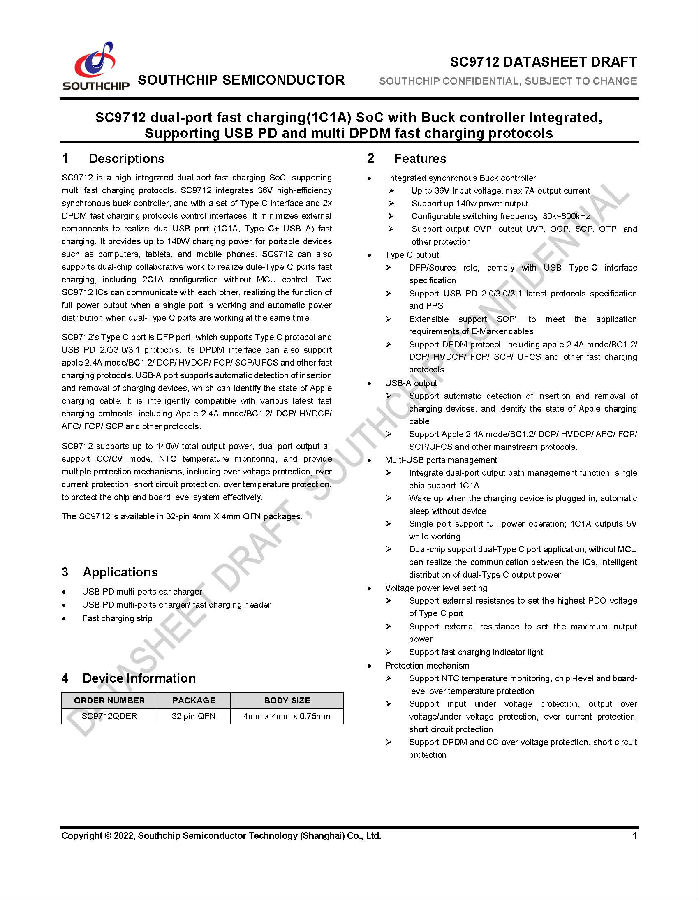

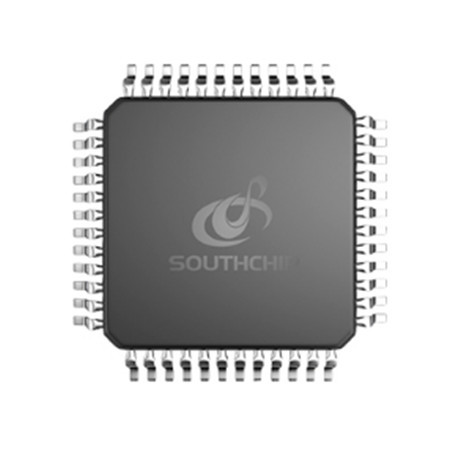

SC9712AQDER 南芯雙端口快速充電芯片

描述

SC9712是一款高度集成的雙端口快充SoC，支持多種快充協議。SC9712集成了36V高效同步降壓控制器，并具有一套C型接口和2個DPDM快速充電協議控制接口。zui大限度地減少外部組件，實現雙USB端口（1C1A，C%2BUSB A型）快速充電。它為電腦、平板電腦和手機等便攜式設備提供高達140W的充電功率。SC9712還可以支持雙芯片協同工作，實現模塊C型端口快速充電，包括2C1A配置，無需MCU控制。兩個SC9712 IC可以相互通信，實現單端口工作時全功率輸出和雙C型端口同時工作時自動配電的功能。

SC9712的C型端口為DFP端口，支持C型協議和USB PD 2.0/3.0/3.1協議。其DPDM接口還可以支持apple 2.4A模式/BC12/DCP/HVDCP/FCP/SCP/UFCS等快速充電協議。USB-A端口支持自動檢測充電設備的插入和移除，可以識別蘋果充電電纜的狀態。它智能兼容各種zui新的快速充電協議，包括Apple 2.4A模式/BC12/DCP/HVDCP/AFC/FCP/SCP等協議。

SC9712支持高達140W的總輸出功率，雙端口輸出均支持CC/CV模式，NTC溫度監測，并提供過電壓保護、過電流保護、短路保護、過溫保護等多種保護機制，有效保護芯片和板級系統。

SC9712有32引腳4mm X 4mm QFN封裝。

特征

● 集成同步降壓控制器

● C型輸出

● USB-A輸出

● 多USB端口管理

● 電壓功率電平設置

● 保護機制

應用

● USB PD多端口車載充電器

● USB PD多端口充電器/快速充電頭

● 快速充電條
