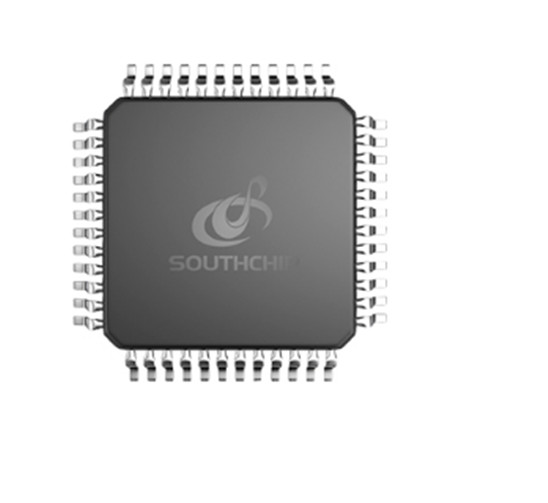

雙向降壓充電器IC-SC89780QDER-南芯品牌

具有混合功率升壓模式（HPB）和處理器過功率監測功能的同步雙向降壓充電器

介紹

SC89780是一款同步降壓充電器，在正向充電為降壓模式，反向放電為升壓模式。SC89780支持4.5V到24V的寬輸入范圍，集成NMOS驅動可實現在電池和適配器間自動切換系統電源，支持1S到4S電池充電管理。SC89780混合功率升壓架構（Hybrid power boost），使其在系統負載超過適配器輸出功率時，可反向boost與適配器一起為系統提供能量。適配器在直接為系統供電的同時，通過動態電源管理控制為電池組充電，以避免適配器過載。隨著系統功率的增加，充電電流將降低，以保持適配器電流在調節范圍內。如果系統功率持續增加，將觸發混合功率升壓模式補充系統功率。通過SMBUS接口，用戶可以靈活設置充電電流、充電電壓、輸入電流、電流限制、開關頻率等參數。此外，充放電電流也可以通過外部ILIM引腳實時設置。SC89780符合Intel IMVP8/IMVP9規格，包括系統電源、輸入電流、充電電流監測、系統功率監測，處理器過功率指示。SC89780可以在學習模式和運輸模式下運行，以滿足用戶的需求。支持全面保護，包括過溫保護、適配器和電池過壓保護、輸入MOSFET過流保護、電池，電感器和MOSFET短路保護。SC89780采用4mm x 4mm QFN-28封裝。

功能

• ● 寬輸入范圍：4.5V到24V, zui高可達30V

•

• ● 支持1至4S電池充電降壓充電器

•

• ● 混合功率升壓功能支持CPU turbo模式

•

• ● 超快速瞬態響應時間：150us進入升壓模式

•

• ● 集成NMOS驅動器能自動從適配器或電池中自動選擇電源

•

• ● ±0.4%充電電壓jing度16mV/步

•

• ● ±2%輸入電流jing度64mA/步(10mΩ)

•

• ● ±2%充電電流jing度64mA/步(10mΩ)

•

• ● ±2%放電電流jing度512mA/步10mΩ)

•

• ● 動態電源路徑管理

•

• ● SMBUS接口

•

• ● 充電電流和放電電流可以由一個外部電阻實時限制

•

• ● 輸入電流調節避免過載

•

• ● 開關頻率:300/400/600/800kHz

•

• ● PROCHOT功能支持英特爾IMVP8/IMVP9

•

• ● 集成獨立比較器

•

• ● 電流監視和系統電源監視

•

• ● CPU峰值功率模式下2級輸入電流限制

•

• ● 僅在電池模式時支持電池boost放電

•

• ● 低適配器待機電流符合Energy Star要求

•

• ● 自動充電結束

•

• ● 電池電流計的學習模式

•

• ● 運輸模式

•

• ● 多重保護包括UVP, OVP, OCP, SCP, OTP

•

• ● QFN-28Package

應用

• ● 超極本，筆記本電腦，平板電腦

•

• ● 工業設備

•

• ● 帶有可充電電池的設備
