產品詳情

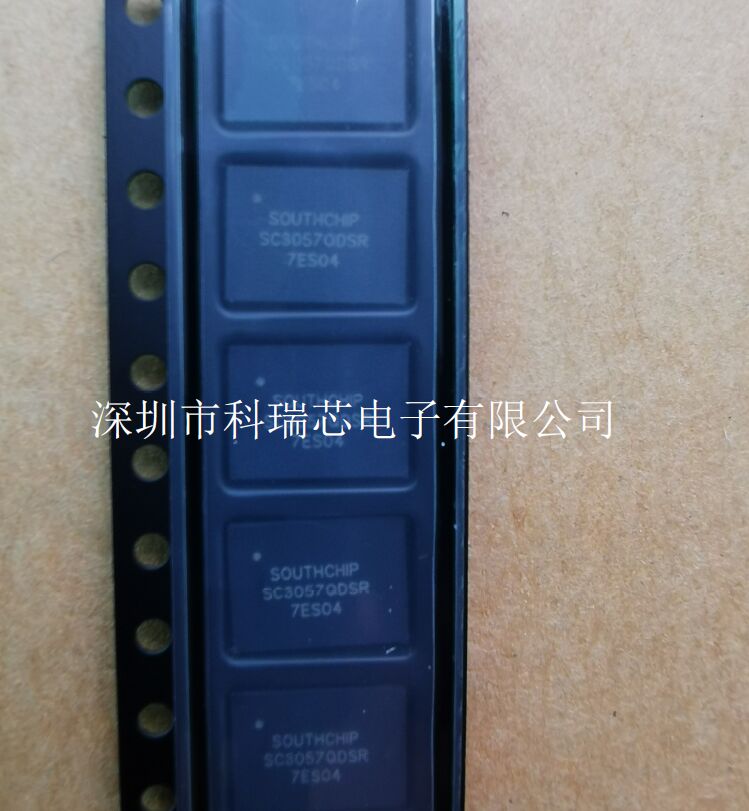

SC3057QDSR 電子元器件 SOUTHCHIP/南芯 封裝QFN 6*8

集成GaN的高頻準諧振反激式轉換器

介紹
 SC3057是一款集成650V GaN（QR/DCM）的高頻準諧振反激PWM轉換器，可實現高效率和高可靠性。 轉換器通過 HV 引腳內置高壓啟動電路。 因此，HV引腳可以獲得極低的待機功耗和超快的啟動時間。SC3057 提供自適應開關頻率折返功能，從而整個負載范圍內實現更高的效率。 SC3057工作在 QR 和 DCM 模式時，開關管在谷底開通，以此來達到更高的效率。在空載時，IC將以突發模式運行，以減少功耗。SC3057具有低啟動電流、快速啟動、低待機功耗等功能。突發模式具有極低的運行電流（350uA），顯著降低待機功耗，從而滿足效率規范。SC3057集成了用于VDD供電的分段供電電路，特別適用于輸出電壓范圍寬的應用。SC3057 提供全面的保護，防止電路在異常情況下受到損壞。此外，抖頻和智能驅動功能可使噪聲zui小化，從而改善EMI的性能。

功能
集成650V GaN
集成高壓啟動電路，Brown in/out檢測
具有x-cap放電功能
內部軟啟動
集成分段供電控制電路適用于超寬輸出范圍
突發模式和故障模式：超低的工作電流
高達175kHz的開關頻率
抖頻改善EMI性能
QR模式和DCM模式：谷底開關
Burst模式：輕載或空載
內置過溫保護
全面保護
   √ VDD過壓保護
   √ VDD欠壓鎖定
   √ 逐周期限流保護
   √ 雙重過流保護
   √ 輸出過壓保護
   √ 輸出短路保護
   √ 過載保護
QFN 6*8封裝

應用
USB-PD和QC充電器
應用AC-DC的移動設備
