產品詳情

SC9621CFFR 電子元器件 SOUTHCHIP南芯 封裝WLCSP2.9x4.04-54

高效率 / 高集成度的無線充電 RTx 芯片 SC9621

RTx 芯片 SC9621，內部集成業界領先的低導通阻抗功率 FETs，可以顯著降低大功率充電時候芯片的溫升。同時，全負載范圍內高精度的輸出電流采樣，可以幫助客戶輕松應對嚴苛的異物檢測 ( FOD ) 測試。

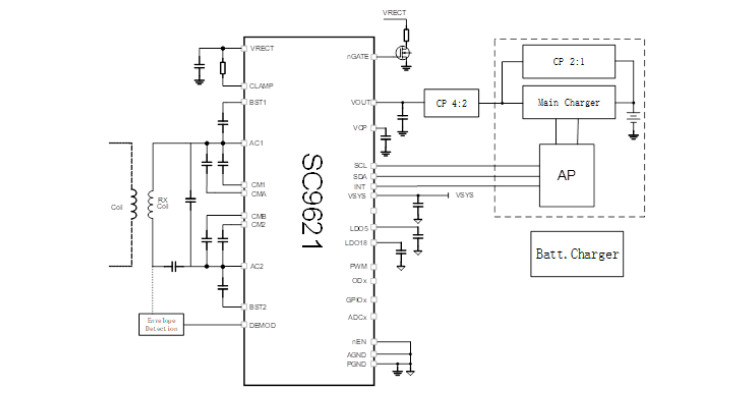

SC9621除了作為50W無線充電接收芯片之外，還可以通過在其輸出端加上電源，從而作為一個無線充電發射端來使用。ZUI大支持50W 接收功率以及 15W 發射功率。來自線圈中的電流會經過由4顆MOSFET組成的同步整流橋，整流電壓經Vrect電容濾波，經過LDO輸出至Vout，從而給負載進行輸出。
在Vrect和Vout之間的LDO可有效率阻擋ASK紋波，輸出電壓可通過數字接口進行設置，輸出電壓范圍為3.5-20V，系統會自動調整Vrect電壓使LDO上的壓差保持在一個非常低的水平，有效減少了芯片發熱。提升電源轉換效率。

功能
作為接收器提供高達50W的功率，在TX模式下提供15W的功率
集成高效同步整流器，超低RDS
高性能LDO，可編程輸出電壓從3.5V到20V, 20mV步長
嵌入式32位MCU和32kB MTP系統設計的靈活性
支持I2C接口和gpio接口
90%的峰值效率從TX輸入到RX輸出
可靠的整流器過電壓箝位
主LDO OCP/SCP/OPP保護
超低待機電流
超溫關機模式
WLCSP-54 2.875mm x 4.055mm包裝
