產品詳情

上海南芯高效率, 同步芯片 4管升降壓控制器SC8701  SC8701QDER輸出電

壓狀態監控，欠壓過壓保護�。�

    SC8701是一個同步4管升降壓控制器。擁有超寬范圍輸入輸出電壓。它可支持從2.7V到36V

的應用范圍，滿足客戶的不同需求。同時采用業界的10V驅動器電壓，充分利用外置功率管

以達到的轉換效率。

產品型號：SC8701/SC8701QDER

封裝：QFN4*4-32L

包裝：3000pcs/Reel（南芯原裝，支持小批批試產）

產品應用：智能USB插座、USB PD、USB HUB、車載充電器、電子煙、工業儀器儀表

等。

 SC8701采用電流模式控制升壓，降壓或者升降壓，并可用外部電阻調節開關頻率以及輸入輸出

限流值，限度地在滿足不同應用需求的同時簡化設計。支持包括輸入限流，輸出限流，動

態輸入功率調節，內部電流限流，輸出過壓保護，短路保護以及過溫保護等一系列保護功

能以確保系統能適應各種異常情況。

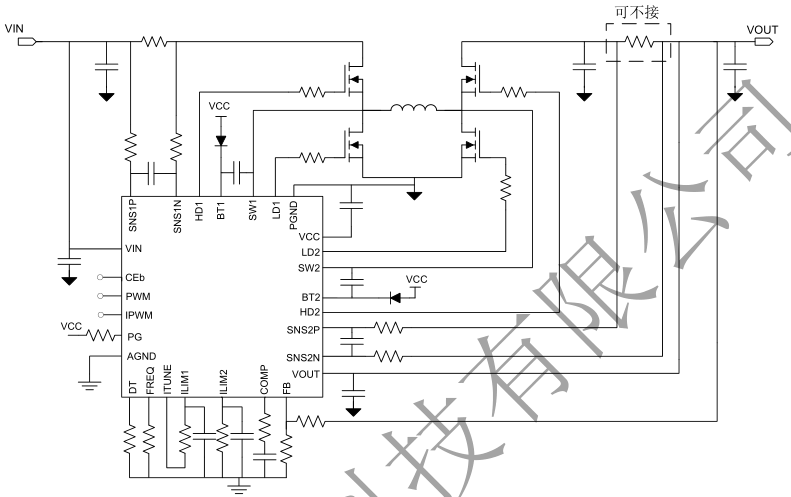

SC8701應用電路圖：
