產品詳情

英集芯IP5568U——22.5W有線快充移動電源，15W無線TX集成協議和MOS全橋驅動，支持無線充自喚醒

特性

● 同時支持多個USB口+無線充

2個USB A口輸出，1個USB B口輸入

1個USB C口輸入/輸出，一個無線充TX

● 5W/10W/15W無線充發射、接收單元

兼容WPC v1.2.4協議，支持5w/7.5w/10w/15w無線充發射規格

集成MOS全橋驅動，集成內部電壓/電流解調

支持FOD異物檢測功能

支持無線發射、有線輸出或輸入同時工作

支持單線圈、雙線圈和三線圈

● 快充規格

任意一個口都支持快充

集成QC2.0/QC3.0輸出快充協議

集成FCP輸入/輸出快充協議

集成AFC輸入/輸出快充協議

集成高壓SCP(10V@2.2***)輸出快充協議

集成USB C DRP協議，支持輸入輸出快充

PDO: 5V@2.4A、9V@2.22A、12V@1.67A、3.3V~11V@2A

兼容BC1.2、蘋果、三星手機快充

● 集成USB Power Delivery(PD2.0/PD3.0)協議

支持PD2.0雙向輸入/輸出協議

支持PD3.0輸入/輸出，PPS輸出協議

支持5V，9V，12V電壓檔位輸入輸出

PPS支持3.3~11V，20mV/step輸出電壓檔位

集成硬件的雙向標記編解碼(BMC)協議

集成物理層協議(PHY)

集成硬件CRC、支持Hard Reset

● 充電規格

電池端充電電流可達5.0A

自適應充電電流調節

支持4.20V、4.30V、4.35V、4.40V電池

● 放電規格

輸出電流能力：5V: 3.1A；9V: 2.22A；12V: 1.67A

同步開關放電5V@2A效率達95%以上

支持線補

● 電量顯示

內置14bit ADC和電量計

支持1/2/4顆LED電量顯示

支持88、188等各種數碼管電量顯示

智能識別LED電量顯示燈數目

可自學習的電量計，電量顯示更均勻

初始電池容量PIN選配置

● 其他功能

支持低功耗無線充自喚醒

支持FOD閾值PIN選

支持磁吸+彈窗功能PIN選

自動檢測手機插入和拔出

快充狀態指示

智能識別負載，輕負載自動進待機

內置照明燈驅動

● 多重保護、高可靠性

輸入過壓、欠壓保護

輸出過流、過壓、短路保護

電池過充、過放、過流保護

芯片過溫保護，充放電電池溫度NTC保護

ESD 4KV，輸入(含CC引腳)耐壓20V

● BOM極簡

內置開關功率MOS、路徑MOS

單電感實現充電、放電功能

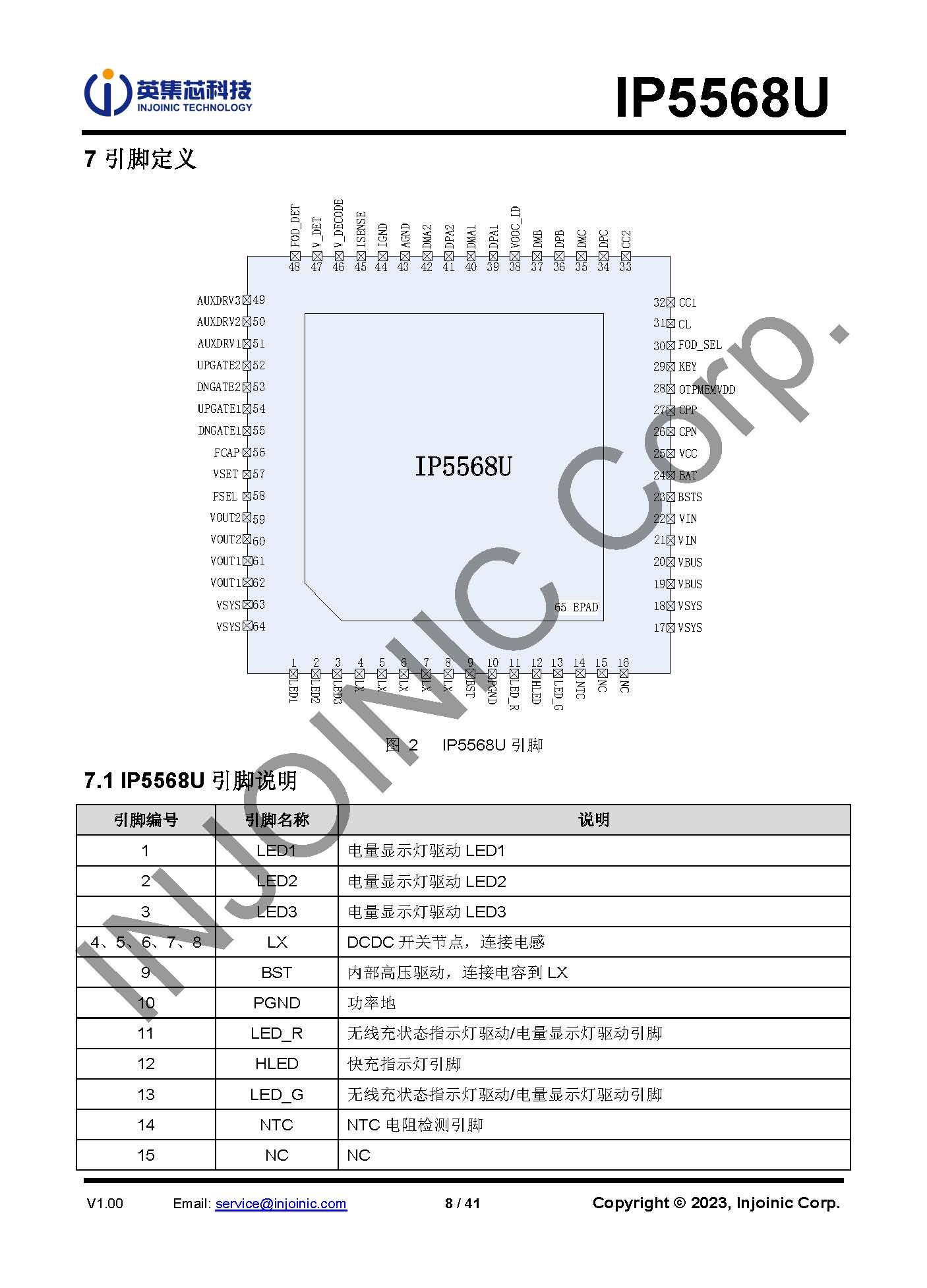

● 封裝規格：8mm x8mm 0.4pitch QFN64
