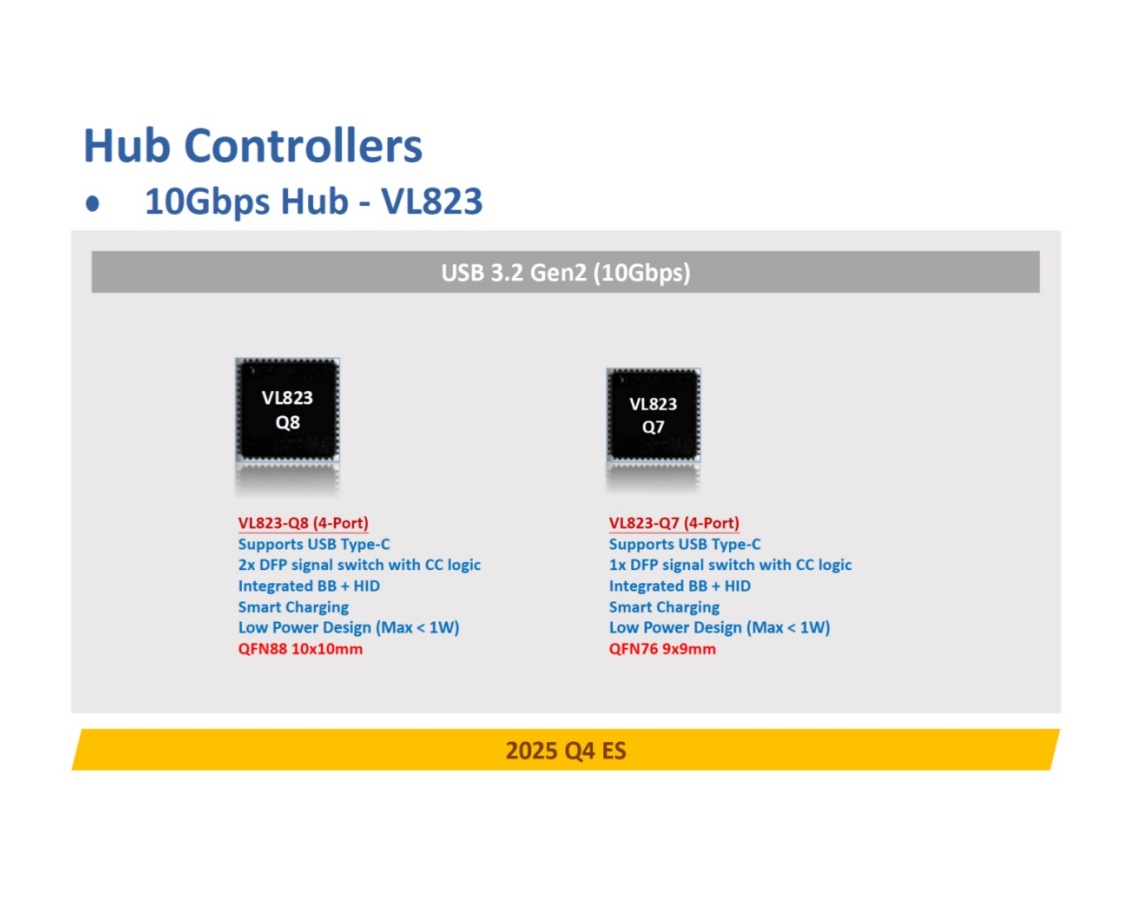

威盛集線器控制芯片——VL823-Q8 科瑞芯供應

特征

● USB 3.1兼容

符合通用串行總線3.1規范

SuperSpeed Plus USB (usb3.1 Gen 2)

符合通用串行總線2.0規范

USB 2.0集線器支持MTT

支持SuperSpeed Plus、SuperSpeed、High-Speed、Full-Speed和Low-Speed設備的任意組合同時運行

支持USB電源管理、Ux狀態、選擇性掛起、功能掛起等USB省電特性

內部USB PHY采用先-進的CMOS工藝，低功耗

● USB Type-C 1.0 Rev 1.2兼容

兼容USB Type-C規格Rev 1.3

VL823-Q8:集成10Gbps Mux的UFP和2x DFP

需要外部CC邏輯控制器用于方向檢測/Vconn(如VP246或VP225)

額外的USB-C DFP支持需要單獨的CC Logic和Mux

● 集成的USB設備

USB公告牌類1.21設備

實現為USB 2.0虛擬設備

可配置行為-在必要時暴露/始終存在/禁用

USB HID類設備

作為USB 2.0虛擬設備實現，方便FW更新或媒體控制按鈕

● 可配置的行為

始終存在/禁用全邊帶信號支持

支持對所有端口進行任意組合的單獨或組態過流

支持PWM LED狀態燈

SPI固件接口。

可通過USB升級固件

● 全-面的USB電池充電支持

支持USB電池充電規格v1.2 (SDP, CDP, DCP)

支持供應商特定的收費模式。蘋果2.4A，三星等。

支持YD/T 1591-2009

當系統處于掛起、關機或斷開狀態時，支持單機充電

DFPs的任何組合都可以配置為支持USB電池充電

● 驅動和封裝

需要輸入3.3V和1.05V

引腳兼容VL820 / VL819

25兆赫晶體
