科瑞芯電子供應 VL105H-Q6 威盛USB-C設備芯片

概述

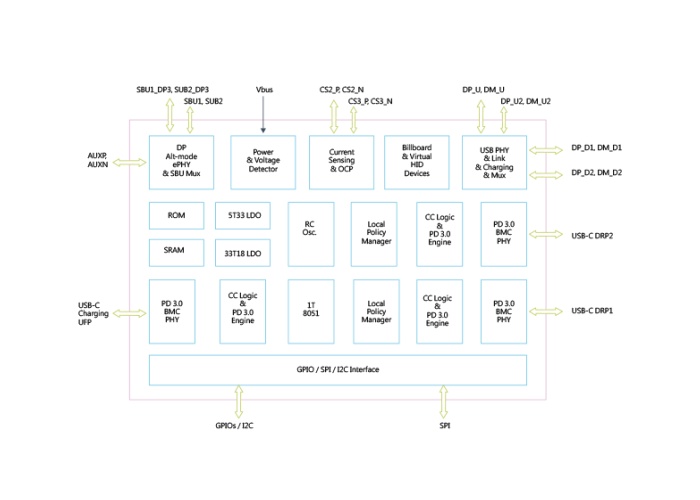

VIA Lab的VL105是一款高度集成的單芯片DisplayPort Alt-mode和Power Delivery 3.0控制器，適用于USB-C設備，專為USB-C多功能底座設計，具有充電直通和可互換的充電直通音頻加密狗。

集成USB-C充電UFP，VL105可以執行DP Alt模式視頻輸出功能，并在檢測到外部電源后同時為連接的PD主機充電。兩個集成的USB-C DRP DFP可以連接到USB-C電源適配器為PD主機充電，也可以連接到USB設備訪問數據傳輸。D+/D-充電ePHY集成在兩個DRP DFP上，以支持使用D+/D-進行協議握手的充電器。任何一個DFP端口都可以通過第*一*個插件先服務的方式向主機收費。VL105的設備策略管理器可以在其DFP和UFP之間協商功率規則，然后啟用功率充電。支持在無電模式下為主機充電和PD 3.0快速角色交換。支持死電池模式和PD 3.0快速角色交換。在frst-plugin-first-service的基礎上，實現了USB D+/D-路由的專有設計，以支持通過音頻進行可互換充電。SBU交換機內置支持USB-C電纜翻轉功能，并可支持USB-C模擬音頻。包括USB Billboard設備功能，以滿足“VESA DP Alt Mode on USB Type-C”規范。

VL105還支持智能自動待機，當連接的接口處于空閑狀態時，自動進入深度省電模式，適用于智能手機配件。

VL105內置微調RC振蕩器、線性穩壓器、Vbus電壓和電流檢測器，可以通過Vbus電源完-美工作，并監測異常電源行為。多達15個GPIO引腳可用于特定應用。SPI接口可以支持外部SPI閃存或與VLI Hub控制器共享SPI閃存進行固件升級。

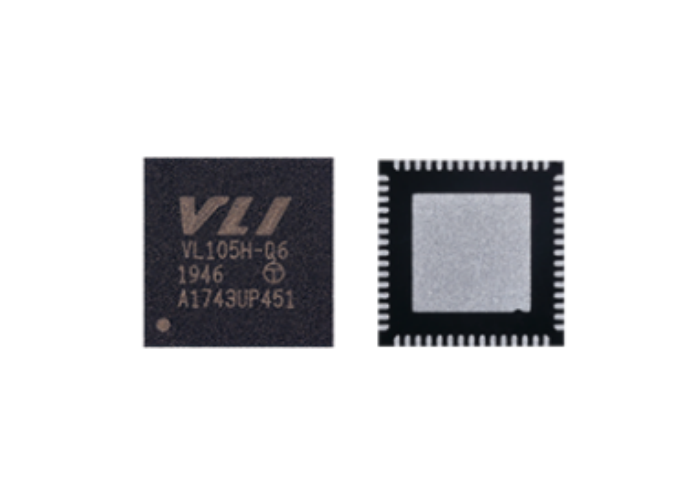

VL105提供QFN 60L（7x7x0.85 mm），支持兩個DRP DFP。QFN 48L（6x6x0.85 mm）支持一個DRP DFP和與VL103-Q4兼容的引腳。

主要功能

● CC Logic&PD 3.0發動機，支持一個充電UFP和兩個DRP DFP

-符合USB Type-C電纜和連接器規范修訂版1.3

-符合USB供電規范3.0版1.1版

-集成C型收發器，支持一個充電UFP和最多兩個DRP DFPS

-內置上拉/下拉電阻器，包括Rp、Rd

-內置Vconn電源開關

● DP Alt模式配置和SBU開關

-符合USB Type-C標準版本1.0a上的VESA DisplayPort Alt模式

-DP模式發現/進入/退出；DP配置、狀態更新、源/匯點連接檢測

-內置AUX/SBU開關，用于DP Alt模式或USB-C模擬音頻

● USB-C充電UFP功能

-外部電源可用后，為連接的PD主機充電

-支持提供者和使用者角色

-支持高達100W的PD功率規則

-支持無電電池充電和PD 3.0快速角色交換

● 兩個USB-C DRP DFP功能

-支持提供者和使用者角色

-支持PD功率規則，100W作為匯點，15W作為源點

-任何一個DFP端口都可以按照先插件后服務的方式向主機（作為接收器）收費，然后將另一個端口設置為僅源模式

-內置D+/D-使用D+/D-作為協議握手為充電器充電ePHY

● USB接口和USB公告牌設備

-USB公告牌符合公告牌設備的USB設備類別定義修訂版1.21

-集成內部USB 2.0全速PHY

-專有設計，可通過音頻進行可互換充電，以先插后用的方式選擇USB路由

● Fast 8051宏單元80C32兼容微控制器

-帶嵌入式掩模ROM和SRAM的標準1T 8051指令集

-支持外部SPI閃存或與VLI集線器控制器共享SPI閃存以進行固件升級

● 內置振蕩器、穩壓器、電壓檢測器和電流檢測器

-內置微調RC振蕩器

-5.0伏至3.3伏LDO a

● 內置振蕩器、穩壓器、電壓檢測器和電流檢測器

-內置微調RC振蕩器

-5.0V至3.3V LDO和3.3V至1，8V LDO

-用于監測電力安全的Vbus電壓檢測器和Vbus電流檢測器

● 智能自動待機

-連接接口處于空閑狀態時自動進入深度省電模式

● 用于特殊功能和控制的GPIO

-QFN60上的15個GPIO和QFN48上的11個GPIO用于應用程序定制和一個I2C主接口

● 物理

-QFN 60綠色封裝（7x7x0.85 mm），適用于VL105-Q6/VL105H-Q6

-QFN 48綠色封裝（6x6x0.85 mm），適用于VL105-Q4/VL105H-Q4（引腳與VL103-Q4兼容）

● 證明

-VL105 TID:39，ID:35048；vl105小時待定

● 應用

-通過加密狗進行USB-C充電或通過任何端口充電的多功能加密狗

-通過音頻加密狗進行USB-C可互換充電

● VL105支持QC到PD充電VL105H支持華為SCP/FCP到PD充電
