TFT-LCD集成電源-G2515UG1U-K-WQFN3.5X3.5-28

一般的描述

G2515是一個I2C接口可編程PMIC。該集成電路包括一個同步升壓變換器AVDD是一種SIBO轉換器，用于VGH和VGL同步降壓轉換器VCORE和VIO，一個AVEE逆變變換器，LDO穩壓器，一臺電壓檢測器，一個可編程VCOM發生器一個高速放大器用于DVCOM，兩個高速運算放大器用于GMA，有源矩陣，薄膜晶體管、液晶顯示器。

PMIC采用28針薄WQFN3.5X3.5包中。

特性

輸入電源范圍:2.5V ~ 5.0V

I2C接口

當前模式同步。Boost Converter for AVDD

可編程開關頻率

4.0V至7.0V可編程輸出

駕駛能力400mA

同步。用于VCORE和VIO的Buck轉換器

可編程開關頻率

0.8V至2.06V可編程輸出VCORE

1.0V至2.55V可編程輸出VIO

可編程SIBO轉換器用于VGH / VGL

AVEE逆變控制

可編程開關頻率

-4.0V至-7.0V可編程輸出

駕駛能力400mA

低漏壓調節器

1.7V至2.8V可編程輸出

VCOM運算放大器

±200mA襯衫電路電流

可編程7位VCOM校準器

可編程2-CH γ

±20mA襯衫電路電流

可編程電壓檢測器

保護功能

過流保護(OCP)

過溫保護(OTP)

過電壓保護(OVP)

輸出欠壓保護(UVP)

短路保護(SCP)

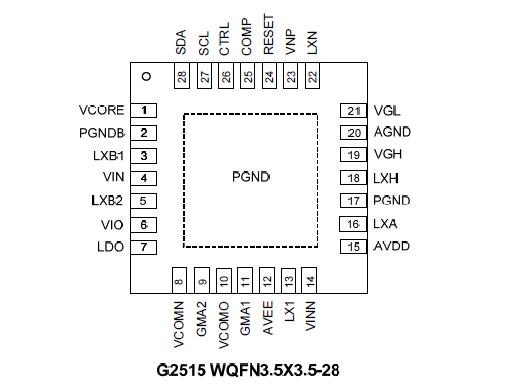

WQFN3.5X3.5-28引腳封裝
