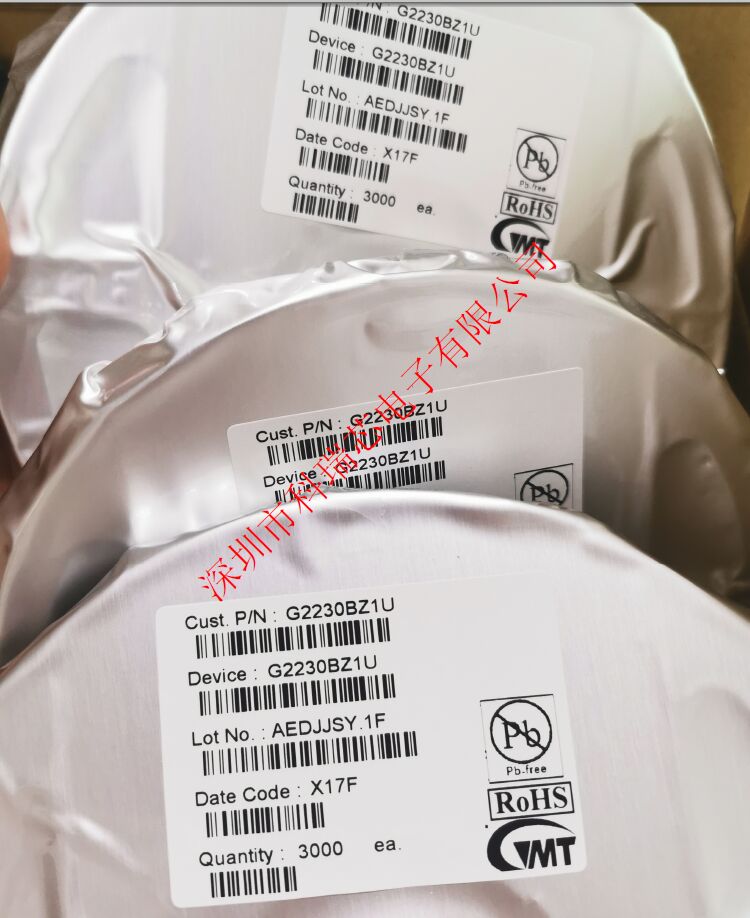

GMT致新臺灣進口原裝芯片-G2230BZ1U 深圳市科瑞芯電子有限公司

低成本集成開關模式單電池鋰離子充電器與完全USB合規和USB- otg支持

一般的描述

G2230提供具有動態電源路徑控制的開關式鋰離子充電器。本設備支持USB輸入源，包括標準USB主機端口和USB充電端口，支持USB電池充電1.2版本，采用D+/D-檢測輸入源。此外，G2230還可以檢測非標準2A/1A適配器。G2230還支持USB OTG操作，在DCIN上提供默認的5V，具有可編程的電流限制

2.0 /(1.5)。G2230通過在PMID引腳上提供5.2V支持移動電源模式操作。同時，G2230還具有Power key功能，通過PWRON信號實現對電源的開/關控制。

特性

4.2V ~ 6.2V輸入電壓工作。

集成開關模式鋰離子充電器，具有動態功率路徑功能。

具有自動電源檢測開關的USB充電器符合USB電池充電修訂1.2。

內置熱關機功能。

OTG模式工作于USB OTG，輸出可調4.5-5.5V @1.5A

充電寶模式5.2V輸出操作。

打嗝模式OTG模式過流保護。

內置電源鍵功能。

內置Shipping Mode功能。

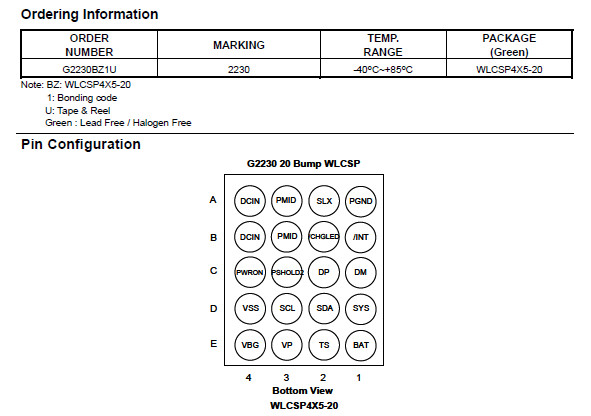

WLCSP4X5-20封裝(0.5mm間距)

應用程序

平板電腦
