LP6402F33SOF 微源同步降壓轉換器 SOP8封裝

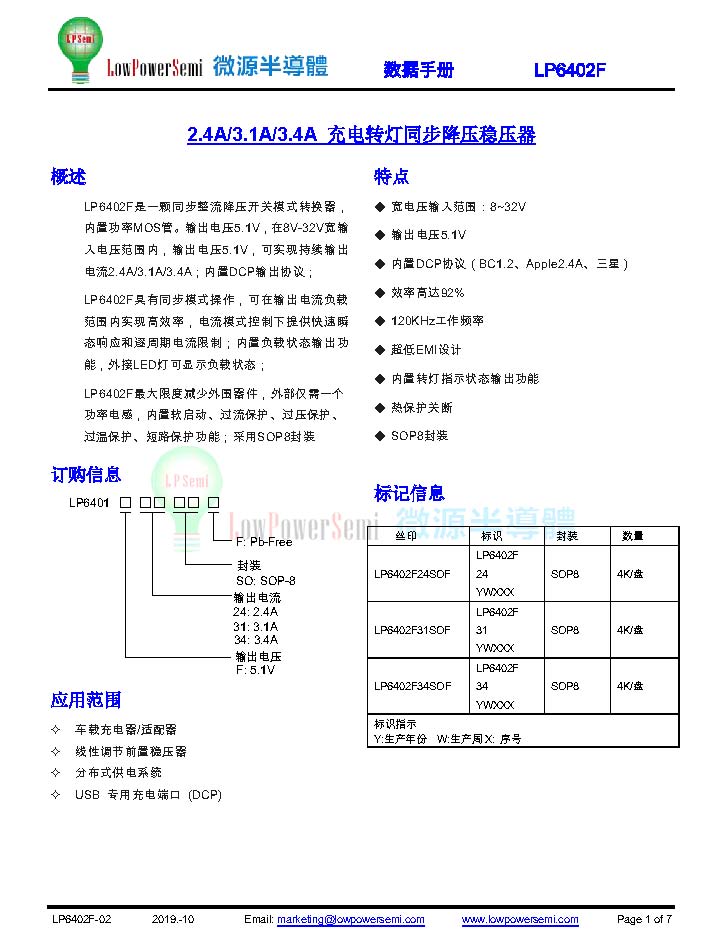

概述

LP6402F31SOF是一顆同步整流降壓開關模式轉換器，內置功率MOS管。輸出電壓5.1V，在8V-32V寬輸入電壓范圍內，輸出電壓5.1V，可實現持續輸出電流2.4A/3.1A/3.4A；內置DCP輸出協議；LP6402F具有同步模式操作，可在輸出電流負載范圍內實現高效率，電流模式控制下提供快速瞬態響應和逐周期電流限制；內置負載狀態輸出功能，外接LED燈可顯示負載狀態；

LP6402F限度減少外圍器件，外部?jī)H需一個功率電感，內置軟啟動、過流保護、過壓保護、過溫保護、短路保護功能；采用SOP8封裝。

極限參數

● VIN對GND：-0.3V to +38V

● SW對GND：-0.3V to +38V

● 其它各管腳對GND：0.3V to +6V

● 存儲溫度范圍：-55°C to +165°C

● 最高工作結溫：+150°C

● 最高焊接溫度(引線處，10s)：+260°C

熱阻信息

● 最大功耗(Pp,TA=25"C)：1.5W

● 熱阻(θJA)：80°C/W

靜電放電敏感性

● HBM(人體模式)：2KV

● MM(機器模式)：200V

推薦工作條件

● 輸入電壓：8V to 32V

● 環境溫度范圍：-20°C to 85°C
