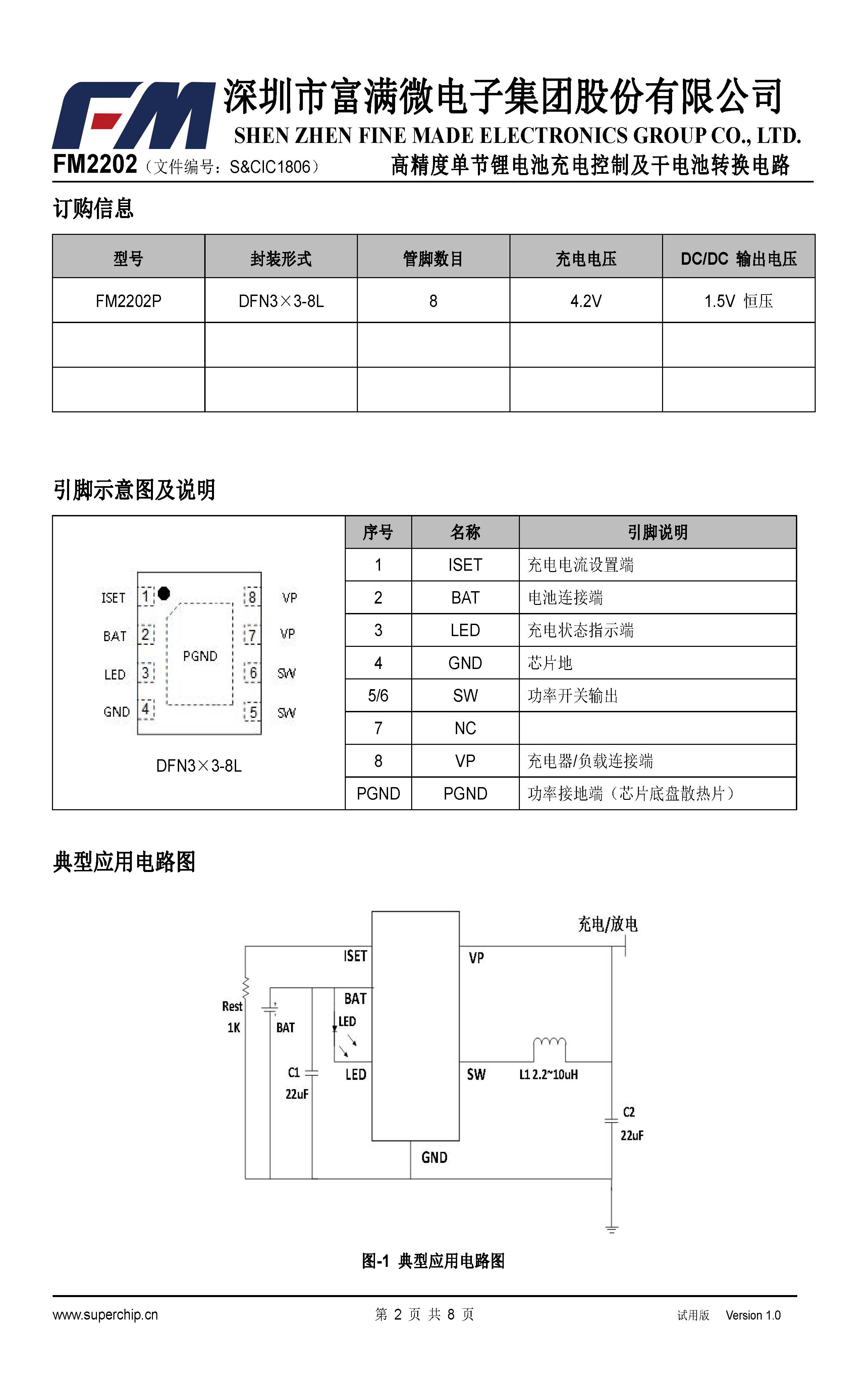

富滿微小體積解決方案——FM2202P三合一控制芯片

FM2202是一款為干電池提供高效率、低成本、小體積解決方案的三合一控制芯片，集成了鋰電線性充電、高效率DC/DC放電、低功耗LDO放電和鋰電保護功能。

特點

● 集成了鋰電線性充電、高效率DC/DC放電、低功耗LDO放電和鋰電保護功能

● 支持3.7V和3.2V鋰電池

● 支持干電池的低壓大電流放電特性，大于2A的輸出電流

● 恒定1.5V放電電壓輸出

● 高達91%的轉換效率

● 內部集成低導通阻抗開關/整流MOSFET：Rds（on）<120mΩ

● 固定工作頻率電流模式PWM：f=1.2MHz

● 負載電流小于3mA持續60S會關閉DCDC模式進入低功耗的LDO模式

● 靜態工作電流：4uA

● 負載電流大于25mA持續1.6mS會進入DCDC模式。

● 過放保護電壓：2.7V(3.7V鋰電)/2.5V（3.2V磷酸鐵鋰）

● 過流保護OCP和過熱保護OTP

● 4.5V~5.5V充電器電壓范圍

● 高達800mA的可調充電電流

● ISET懸空，默認輸出400mA充電電流

● 小于0.5uA欠壓關機功耗

● 高于1%的電壓精度

● LED充電狀態指示

● 電池低電壓時以涓流充電

● 電池接近充滿后進入恒壓充電

● 充電具有溫度環路控制

● 軟啟動限制浪涌電流

● 輸出短路保護

● 極少的外圍元器件

● 封裝規格DFN3×3-8L

應用

● 單節鋰電池供電的消費類電子設備
