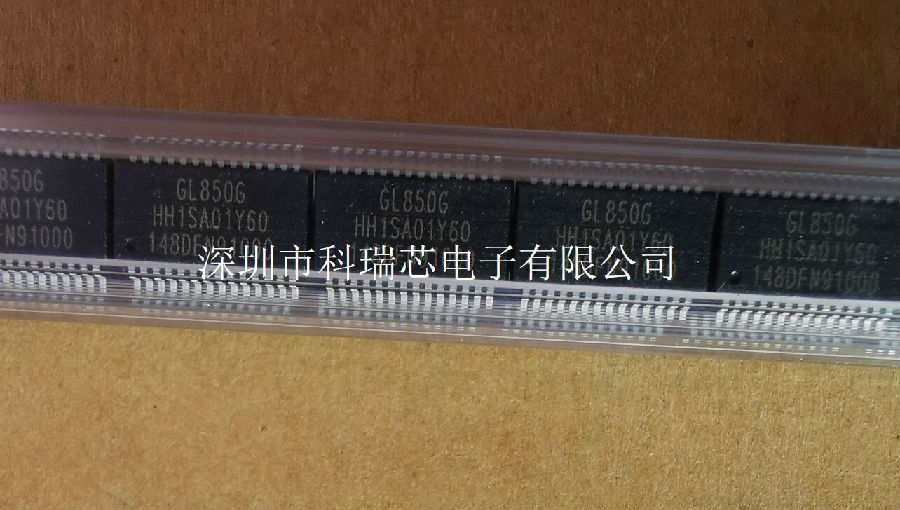

創惟科技 GL850G-HHY22 高級版本集線器解決方案

特性
符合USB規范修訂2.0
通過I/O引腳配置支持4/3/2下行端口
上行端口支持HS和FS兩種速率
下行端口支持HS、FS和LS (low-speed)流量
1個控制管道(端點0,64字節數據有效載荷)和1個中斷管道(端點1,1字節數據有效載荷)
向后兼容USB規范修訂1.1
片上8位微處理器
RISC-like架構
USB優化指令集
性能:6 MIPS @ 12MHz
64字節RAM和2K掩碼ROM
支持自定義PID, VID通過讀取外部EEPROM
支持通過讀取外部EEPROM進行下行端口配置
單事務翻譯(STT)
單個TT為所有下游端口設備共享相同的TT控制邏輯。這是TT zui具成本效益的解決方案。multi TT為每個下行端口提供單獨的TT控制邏輯。這是USB 2.0集線器的性能更好的選擇。更多詳細信息請參考GL852G數據表。
集成USB 2.0收發器
內置上游1.5KΩ上拉和下游15KΩ下拉
嵌入串行電阻USB信號
符合母線電源要求
自動切換自供電和母線供電模式
通過I/O引腳配置支持復合設備(下游端口不可移動)
可配置的不可移動設備支持
內置鎖相環支持外部12 MHz晶體/振蕩器時鐘輸入
內置5V至3.3V穩壓器
低功耗
改善輸出驅動器與回轉速率控制，以減少電磁干擾
內部掉電檢測，ESD恢復
每個下行接口支持雙色狀態指示燈，自動和手動模式符合USB規范2.0版本(SSOP 28包不支持)
支持單獨和組模式的電源管理和下游端口過流檢測(SSOP 28包不支持單獨模式)
電源使能引腳支持低/高使能電源開關。(GL850G-22 SSOP28封裝不支持電源開關)
可選27/ 48mhz振蕩器時鐘輸入(不支持QFN28 / sssop28封裝)
下行口數可以通過GPIO配置，不需要外接EEPROM
可用封裝類型:48引腳LQFP, 28引腳QFN和28引腳SSOP(全功能僅48引腳)
