微源線性充電器解決方案 LP4081B 原廠原裝

概述

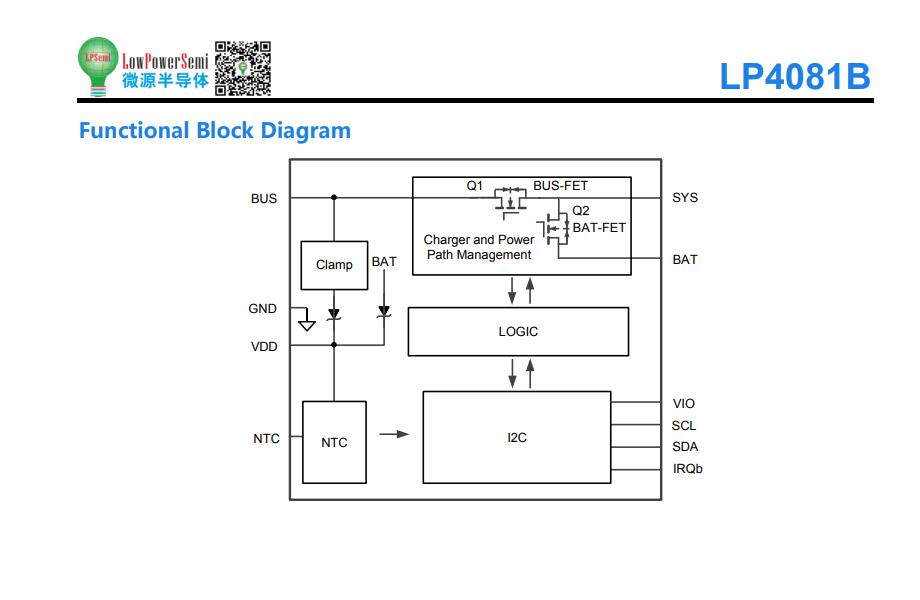

LP4081B是一款完全集成的線性充電器解決方案，具有針對單電池鋰離子電池供電的可穿戴應用的電源路徑管理功能。集成了一個低導通電阻BUS-FET，用于管理來自BUS引腳的輸入功率。集成了雙向BAT-FET來管理電池的充電和放電。NTC電路用于管理允許充電的溫度范圍。SYS引腳通常為包含SoC的系統供電。LP4081B提供電源路徑管理，允許系統使用完全放電的電池通電。它可以動態管理來自總線輸入和電池的功率，以滿足系統負載需求。當中斷事件發生時，中斷輸出（IRQb）向SoC發送信號，以便SoC可以相應地采取行動。為系統的安全運行提供了多種功能，包括輸入電壓OVP（過電壓保護）、UVLO（欠電壓鎖定）、OTP（超溫保護）、SCP（短路保護）、系統復位、看門狗定時器等。當由滅弧器供電時，LP4081B只能在0.6-μA的電流下運行，當進入船舶模式時，該電流可以進一步降低到0.4-μA。整個系統采用12引腳2x2 QFN封裝。

特征

◆ 輸入過電壓保護高達19V

◆ 收費管理

-可編程充電電流高達1A

-可編程浮動電壓，精度為0.3%

-可編程涓流充電和終止電流

zui小1mA終端電流

◆ 自動重新充電和熱折返

◆ I2C總線到帶中斷引腳的SoC

◆ 電源路徑管理

◆ 充電安全計時器和看門狗

◆ NTC管理

◆ 豐富的保護：UVLO、OVP、SCP

◆ 正常運行時zui低0.6μA超低iq

◆ 船用模式下0.4μA超低iq

◆ 2mmx2mm QFN-12封裝

◆ 符合RoHS，100%無鉛

應用

◆ 智能手表

◆ 健身應用程序

◆ TWS

◆ 遙控器

◆ 太陽能充電器
