產品詳情

微源 LP4056H 單電池鋰離子電池充電器

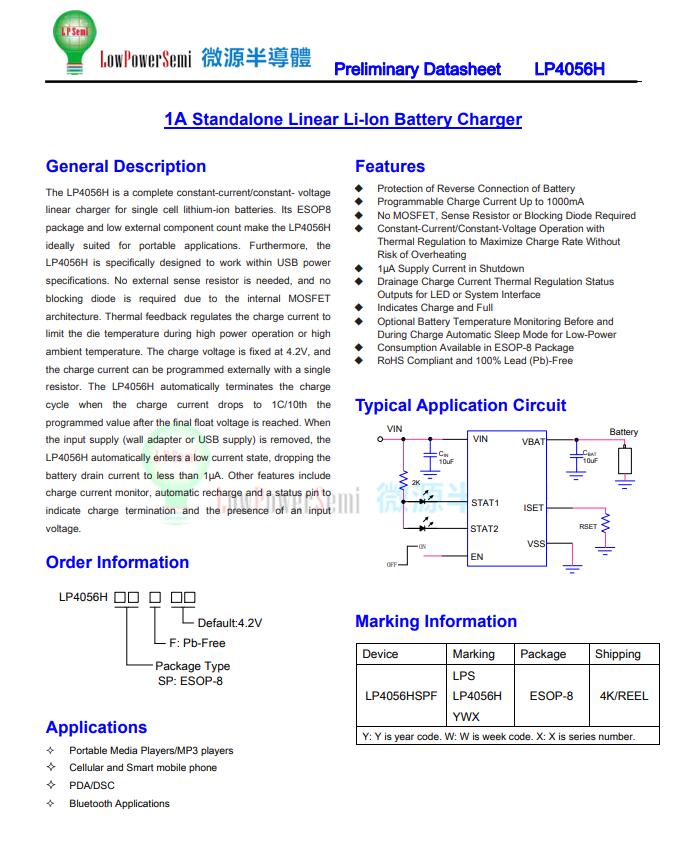

概述

LP4056H是一款適用于單電池鋰離子電池的完整恒流/恒壓線性充電器。其ESOP8封裝和低外部組件數非常適合便攜式應用。此外，LP4056H專為在USB電源規格范圍內工作而設計。由于內部MOSFET架構，不需要外部感測電阻器，也不需要阻塞二極管。熱反饋調節充電電流以在高功率操作或高環境溫度期間限制管芯溫度。充電電壓固定在4.2V，充電電流可以通過單個電阻器進行外部編程。當達到zui終浮動電壓后充電電流降至編程值的1C/10時，LP4056H自動終止充電循環。當移除輸入電源（壁式適配器或USB電源）時，LP4056H自動進入低電流狀態，將電池漏電流降至1μa以下。其他功能包括充電電流監測器、自動充電和狀態引腳，以指示充電終止和輸入電壓的存在。

特征

◆ 蓄電池反向連接的保護

◆ 可編程充電電流高達1000mA

◆ 不需要MOSFET、感測電阻器或阻塞二極管

◆ 具有熱調節的恒定電流/恒定電壓操作，zui大限度地提高充電率而不存在過熱風險

◆ 停機時的1μA電源電流

◆ LED或系統接口的排水充電電流熱調節狀態輸出

◆ 表示充電和滿

◆ 充電前和充電過程中可選的電池溫度監測低功耗自動休眠模式

◆ ESOP-8包中的可用消耗量

◆ 符合RoHS標準，100%無鉛

應用

◆ 便攜式媒體播放器/MP3播放器

◆ 蜂窩和智能手機

◆ PDA/DSC

◆ 藍牙應用程序
