常備庫存 LP4030HB 微源開關充電器芯片

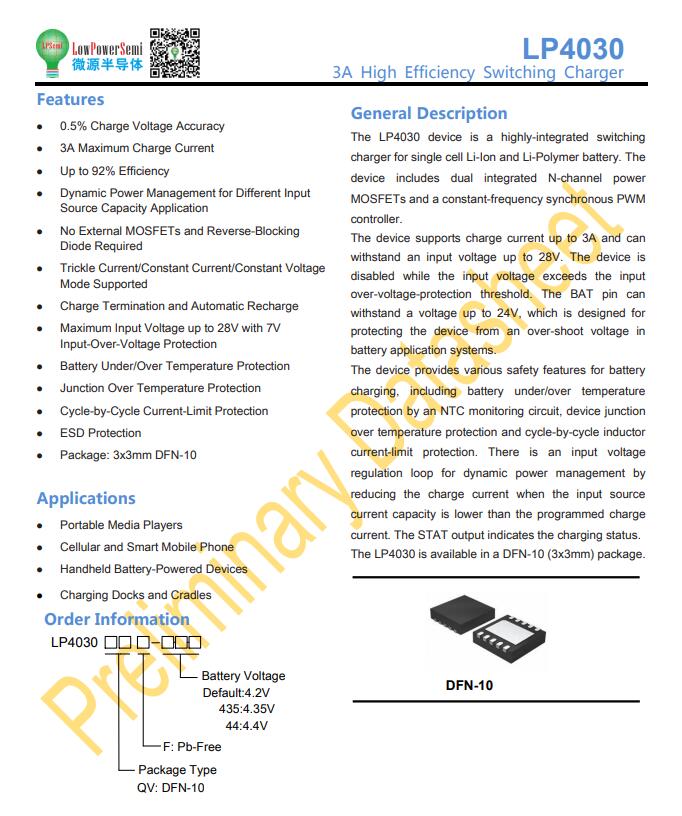

概述

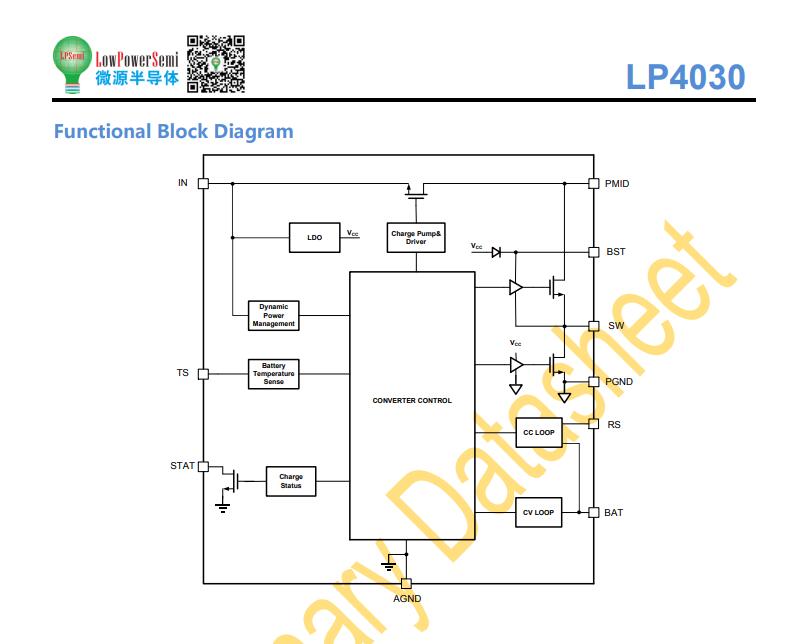

LP4030設備是一款用于單電池鋰離子和鋰聚合物電池的高度集成開關充電器。該器件包括雙集成N溝道功率MOSFET和一個恒定頻率同步PWM控制器。該設備支持高達3A的充電電流，并可承受高達28V的輸入電壓。當輸入電壓超過輸入過電壓保護閾值時，設備被禁用。BAT引腳可以承受高達24V的電壓，這是為了保護設備免受電池應用系統中的過沖電壓的影響。該設備為電池充電提供了各種安全功能，包括NTC監測電路的電池欠溫/過溫保護、設備連接過溫保護和逐周期電感限流保護。當輸入源電流容量低于編程充電電流時，通過減少充電電流，有一個用于動態功率管理的輸入電壓調節回路。STAT輸出指示充電狀態。LP4030有DFN-10（3x3mm）封裝。

應用

◆ 便攜式媒體播放器

◆ 蜂窩和智能手機

◆ 手持式電池供電設備

◆ 充電座和充電座
