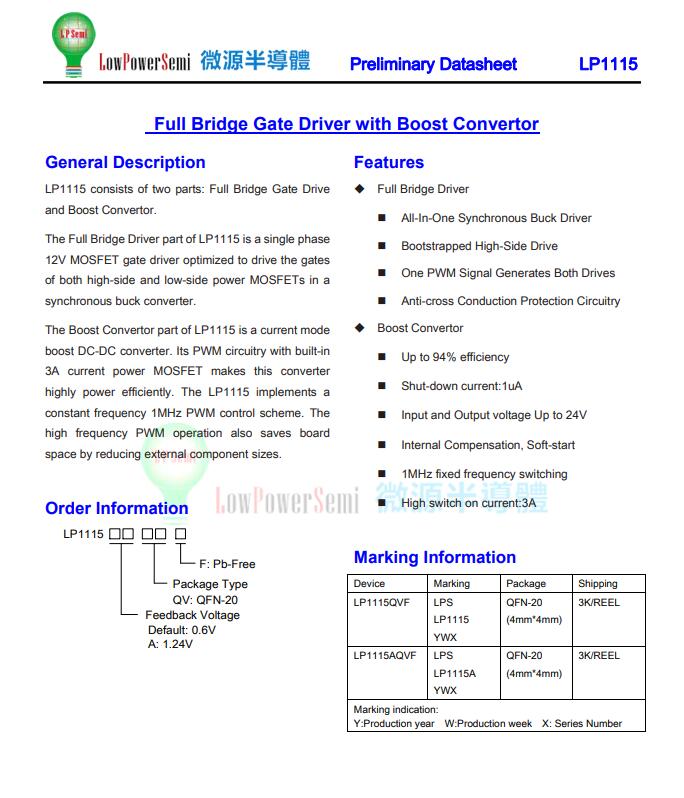

LPSemi微源 LP1115 一體式同步降壓驅動器

概述

LP1115由兩部分組成：全橋門驅動器和升壓轉換器。LP1115的全橋驅動器部分是一個單相12V MOSFET柵極驅動器，經過優化，可驅動異步降壓轉換器中高側和低側功率MOSFET的柵極。LP1115的升壓轉換器部分是一個電流模式升壓DC-DC轉換器。其PWM電路內置3A電流功率MOSFET，使該轉換器具有高功率效率。LP1115實現恒定頻率1MHz PWM控制方案。高頻PWM操作還通過減小外部組件尺寸來節省板空間。

特征

◆ 全橋驅動程序

一體式同步降壓驅動器

自舉式高端驅動器

一個PWM信號產生兩個驅動器

防交叉?zhèn)鲗ПＷo電路

◆ 升壓轉換器

效率高達94%

關閉電流：1uA

輸入和輸出電壓高達24V

內部補償，軟啟動

1MHz固定頻率切換

高接通電流：3A
