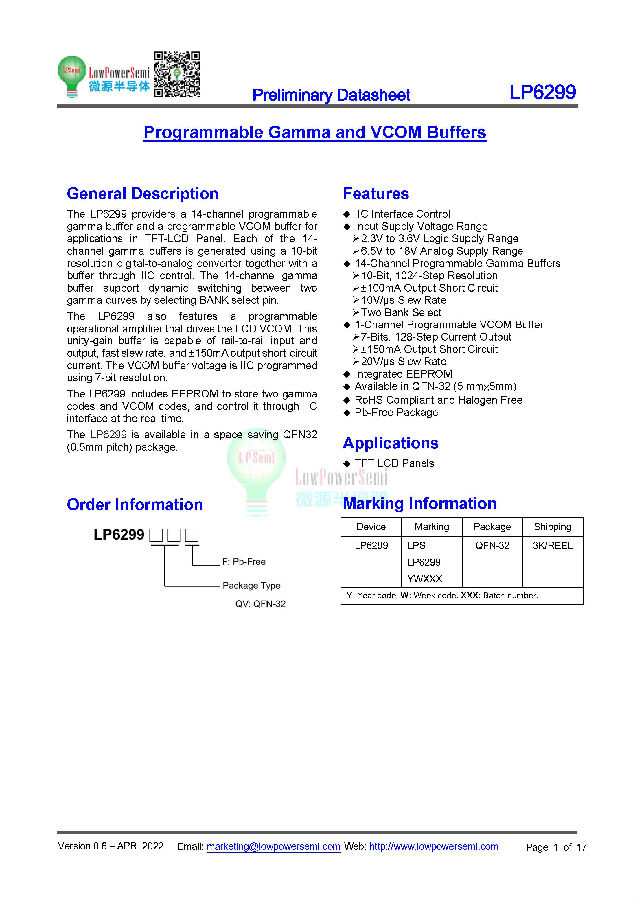

微源 LP6299QVF 可編程伽瑪和VCOM緩沖器
概述
LP6299提供14通道可編程伽瑪緩沖器和可編程VCOM緩沖器，用于TFT-LCD面板中的應用。14個通道伽馬緩沖器中的每一個都是通過IIC控制使用10位分辨率的數模轉換器和緩沖器生成的。14通道伽馬緩沖器支持通過選擇BANK選擇引腳在兩條伽馬曲線之間進行動態切換。LP6299還配備了一個可編程運算放大器，用于驅動LCD VCOM。該單位增益緩沖器能夠?qū)崿F(xiàn)軌對軌輸入和輸出、快速轉換速率和±150mA輸出短路電流。VCOM緩沖電壓采用7位分辨率IIC編程。LP6299包括EEPROM，用于存儲兩個伽馬代碼和VCOM代碼，并通過IIC接口實時控制。LP6299采用節省空間的QFN32（0.5mm間距）封裝。
特征
◆ IIC接口控制
◆ 輸入電源電壓范圍
◆ 2.3V至3.6V邏輯電源范圍
◆ 6.5V至18V模擬電源范圍
◆ 14通道可編程伽瑪緩沖器
◆ 10位，1024步分辨率
◆ ±100mA輸出短路
◆ 10V/μs回轉速率
◆ 兩個銀行選擇
◆ 1通道可編程VCOM緩沖器
◆ 7位，128步電流輸出
◆ ±150mA輸出短路
◆ 20V/μs回轉速率
◆ 集成EEPROM
◆ 有QFN-32（5毫米×5毫米）可選
◆ 符合RoHS標準且無鹵素
◆ 無鉛包裝
應用
◆ TFT液晶面板
