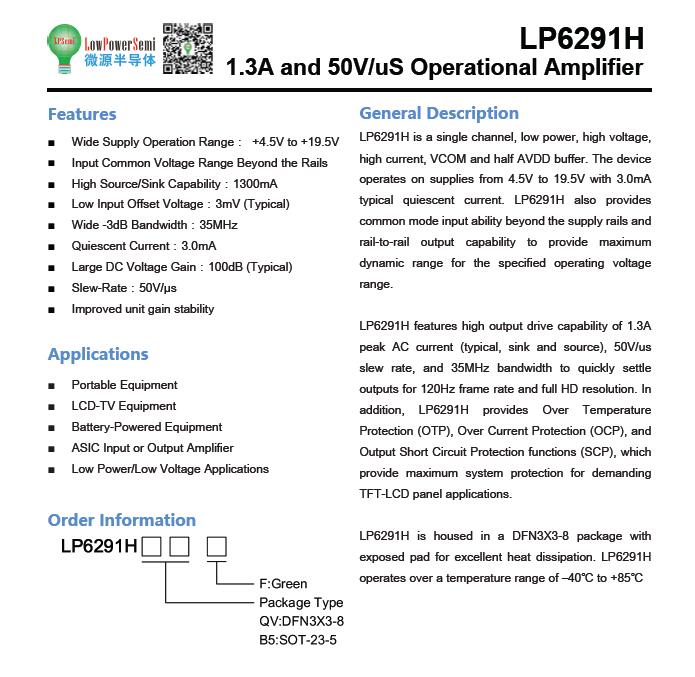

LP6291HQVF 微源單通道運算放大器

概述
LP6291H是單通道、低功率、高電壓、高電流、VCOM和半AVDD緩沖器。該設備在4.5V至19.5V的電源上工作，典型靜態電流為3.0mA。LP6291H還提供超出電源軌的共模輸入能力和軌對軌輸出能力，以提供指定工作電壓范圍的zui大動態范圍。

LP6291H具有1.3A峰值交流電流（典型的，匯點和源極）、50V/us轉換速率和35MHz帶寬的高輸出驅動能力，可快速確定120Hz幀速率和全高清分辨率的輸出。此外，LP6291H提供過溫保護（OTP）、過電流保護（OCP）和輸出短路保護功能（SCP），為要求苛刻的TFT-LCD面板應用提供zui大的系統保護。
LP6291HQVF封裝在DFN3X3-8封裝中，具有暴露的焊盤，具有出色的散熱性能。LP6291H在-40℃至%2B85℃的溫度范圍內運行

特征

◆ 寬電源工作范圍：+4.5V至+19.5V

◆ 輸入公共電壓范圍超出軌道

◆ 高源/匯容量：1300mA

◆ 低輸入偏移電壓：3mV（典型）

◆ 寬-3dB帶寬：35MHz

◆ 靜態電流：3.0mA

◆ 大直流電壓增益：100dB（典型）

◆ 回轉速率：50V/μs

◆ 提高了單位增益穩定性

應用

◆ 便攜式設備

◆ LCD-TV設備

◆ 電池供電設備

◆ ASIC輸入或輸出放大器

◆ 低功率/低電壓應用
