LP6285QVF 微源雙電荷泵控制器芯片

概述

LP6285包括一個高效升壓調節器、一個VCOM緩沖器和用于有源矩陣TFT-LCD的雙電荷泵控制器。

該轉換器是一種高開關頻率電流模式調節器，具有集成的N通道200m?MMOSFET允許使用小型電感器和陶瓷電容器。

Unity Gain緩沖器可以驅動VCOM電壓，具有高短路電流、快速轉換速率和軌對軌輸入和輸出的特點。

正/負電荷泵控制器提供調節的柵極接通電壓。電荷泵的調節由內部比較器產生，該比較器感測輸出電壓并將其與內部參考進行比較。

其他功能包括欠電壓保護、短路保護、熱關機保護和欠電壓鎖定（UVLO）。LP6285采用節省空間的QFN-16（0.5mm間距）封裝。

特征

◆ 寬VIN范圍：2.5V至5.5V

◆ 1.2MHz電流模式升壓穩壓器

◆ 可調輸出電壓（±1%）

◆ 內置2.5A，200mΩN-MOSFET

◆ 內部軟啟動

◆ VCOM緩沖器的運算放大器

◆ 可調檢測電壓

◆ 開漏復位輸出

◆ VGH和VGL充油泵

◆ 欠電壓保護

◆ 超溫保護

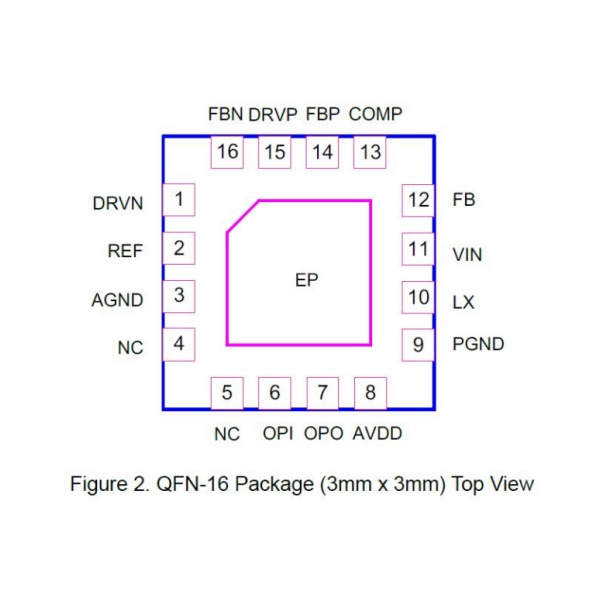

◆ 可提供QFN-16（3mm×3mm）

◆ 符合RoHS

◆ 無鉛包裝

應用
◆ 相框
◆ 全秋定位系統
