LP3201SB5F 微源同步降壓轉換器芯片

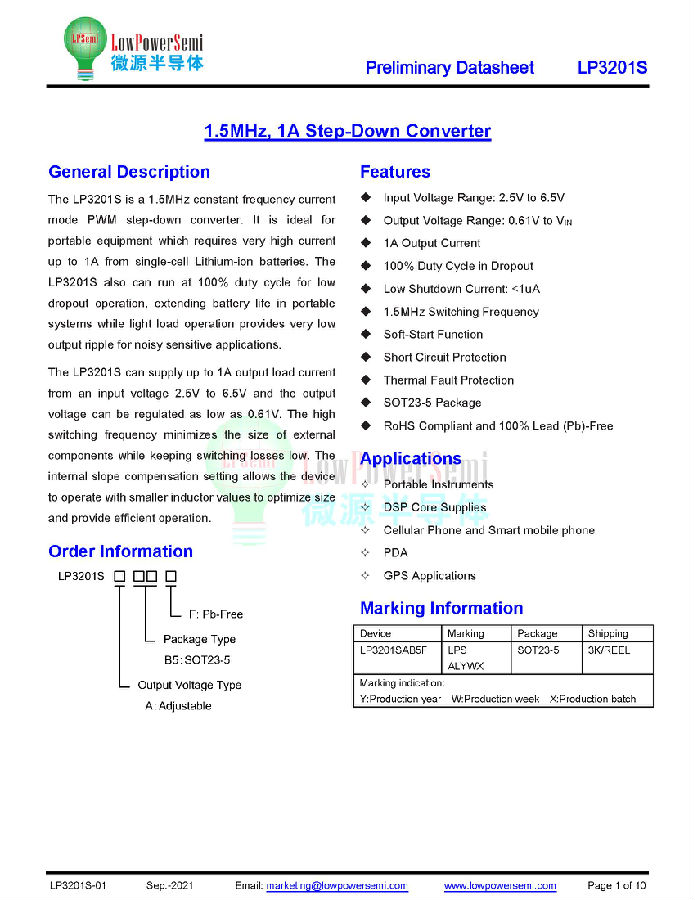

概述

LP3201是一個1.5MHz恒定頻率電流模式PWM降壓轉換器。集成主開關和同步整流開關。LP3201集成了兩種操作模式，PWM控制和PFM模式切換控制，這允許在更寬的負載范圍內實現高效率。它非常適合需要單電池鋰離子電池高達1A電流的便攜式設備。LP3201還可以以100%的占空比運行，以實現低損耗操作，延長便攜式系統中的電池壽命，而輕負載操作為噪聲敏感的應用提供了非常低的輸出紋波。

LP3201可提供高達1A的輸出負載電流，輸入電壓為2.5V至5.5V，輸出電壓可低至0.61V。高開關頻率可zui大限度地減小外部組件的尺寸，同時保持低開關損耗。內部斜率補償設置允許器件以較小的電感器值進行操作，以優化尺寸并提供有效的操作。

特征

◆ 效率高達96%

◆ 輸入電壓范圍：2.5V至5.5V

◆ 輸出電壓范圍：0.61V至V IN

◆ 1A輸出電流

◆ 衰減時的100%占空比

◆ 低關斷電流：<1uA

◆ 1.5MHz開關頻率

◆ 軟啟動功能

◆ 短路保護

◆ 熱故障保護

◆ SOT23-5/TSOT23-5封裝

◆ 符合RoHS，100%無鉛

應用

◆ 便攜式儀器

◆ DSPhe心-電源

◆ 手機和智能手機

◆ 掌上電腦

◆ GPS應用
