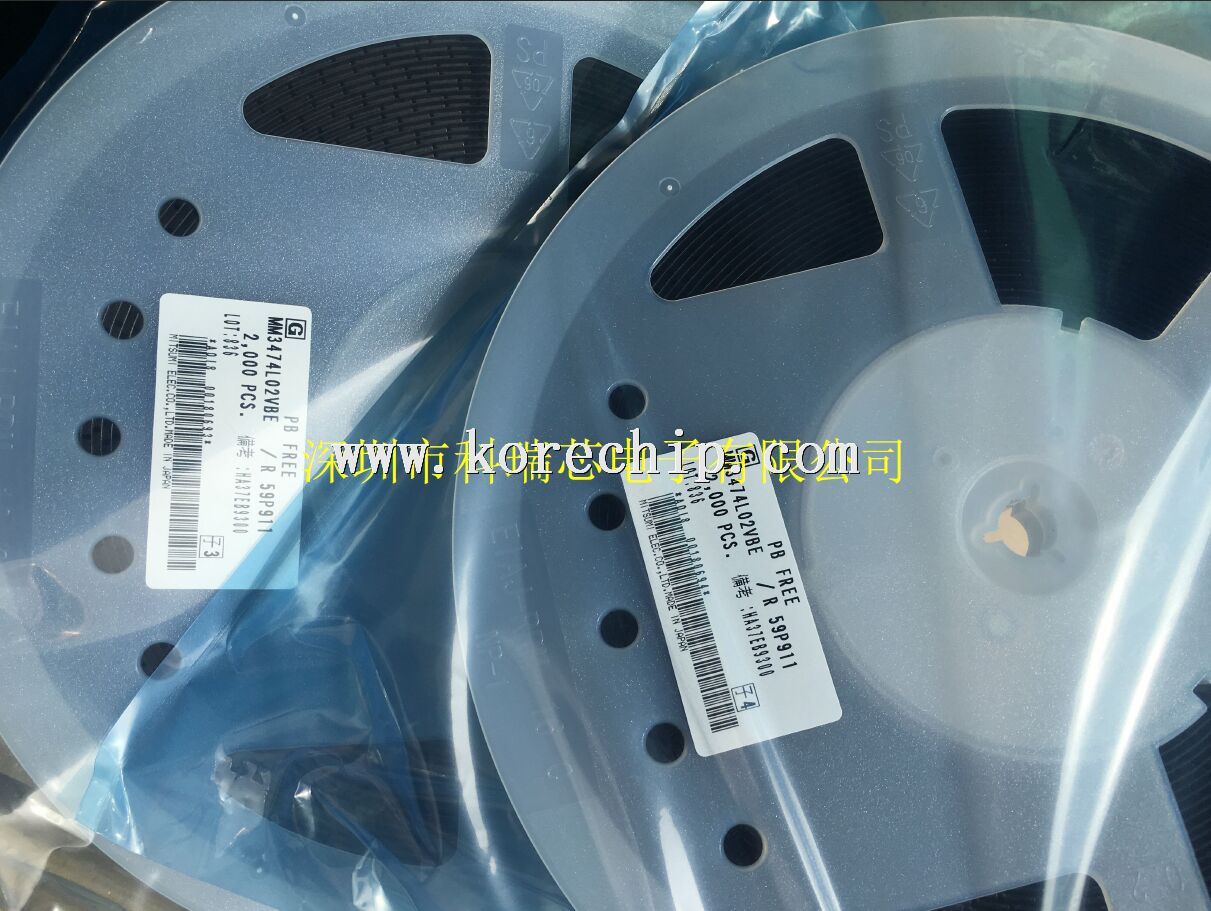

美上美 MM3474G02VBE 鋰電池保護芯片

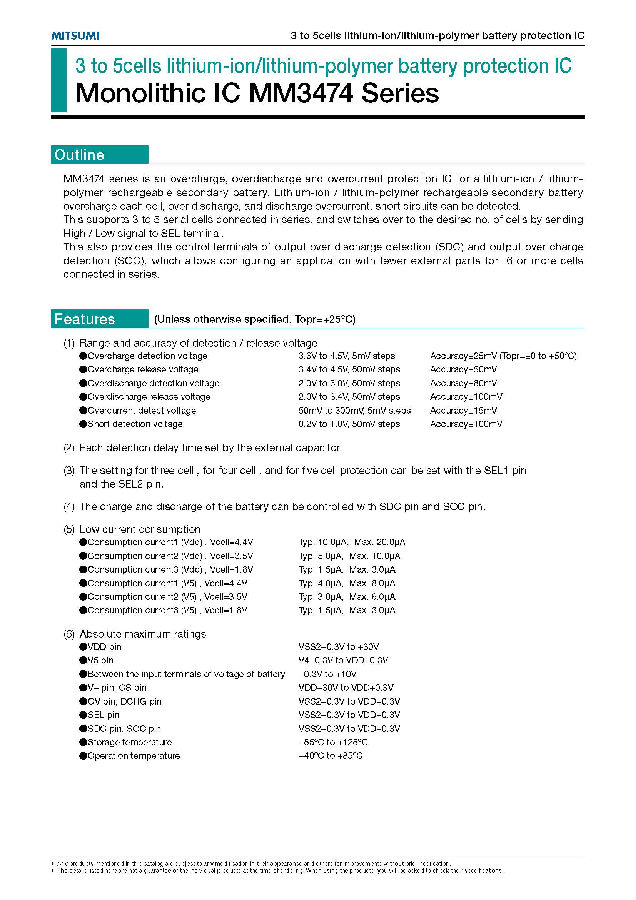

【特點】  （在沒有特別注明時, Topr=＋25℃）

（1）各種檢測／解除電壓的選擇范圍與精度

●過充電檢測電壓3.6V～4.5V，5mV進階可選 精度±25mV（Topr=0～＋50℃）

●過充電解除電壓3.4V～4.5V，50mV進階可選 精度±50mV

●過放電檢測電壓2.0V～3.0V，50mV進階可選 精度±80mV

●放電恢復電壓2.0V～3.4V，50mV進階可選 精度±100mV

●放電過電流檢測電壓50mV～300mV，5mV進階可選 精度±15mV

●短路檢測電壓0.2V～1.0V，50mV進階可選 精度±100mV

（2）各檢測延時時間通過外置電容設定

（3）通過SEL1，SEL2端的信號組合，可進行3節～5節的切換

（4）可通過SDC端和SOC端進行充電和放電的單獨控制

（5）低消耗電流

●VDD端消耗電流（Vcell=4.4V）Typ. 10.0μA，Max.20.0μA

●VDD端消耗電流（Vcell=3.5V）Typ. 5.0μA，Max.10.0μA

●VDD端消耗電流（Vcell=1.8V）Typ. 1.5μA，Max.3.0μA

●V5端消耗電流（Vcell=4.4V）Typ. 4.0μA，Max.8.0μA

●V5端消耗電流（Vcell=3.5V）Typ. 3.0μA，Max.6.0μA

●V5端消耗電流（Vcell=1.8V）Typ. 1.5μA，Max.3.0μA

（6）額定值

●VDD端Vss2－0.3V～Vss2＋30V

●V5端V4－0.3V～Vdd＋0.3V

●單元電壓輸入端間電壓－0.3～＋10V

●V－端·CS端Vdd－30V～Vdd＋0.3V

●OV端·DCHG端Vss2－0.3V～Vdd＋0.3V

●SEL端Vss2－0.3V～Vdd＋0.3V

●SDC·SOC端Vss2－0.3V～Vdd＋0.3V

●保存溫度－55～＋125℃

●工作環境溫度－40～＋85℃
