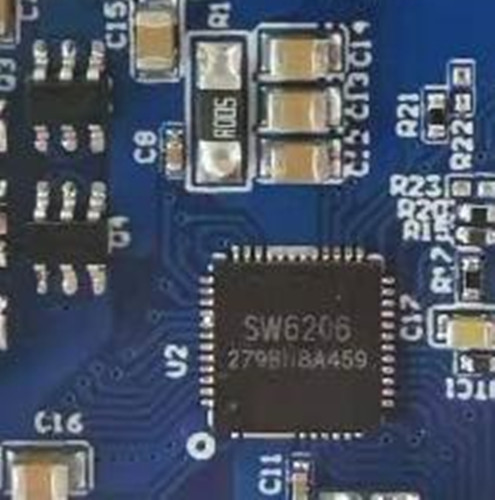

智融 SW6206S 移動電源專用多合一芯片

概述

SW6206S是一款高集成度的多協議雙向快充移動電源專用多合一芯片，支持A%2BA%2BB%2BC%2BL口任意口快充。其集成了5A高效率開關充電，22.5W高效同步升壓輸出，PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，電量計量，LED燈顯示以及相應的控制管理邏輯。SW6206S外圍只需少量的器件，即可組成完整的高性能雙向快充移動電源解決方案。

規格

● 開關充電

電流高達5A，效率髙達96%

支持4.2/4.35/4.4/4.5V電池類型

支持JEITA規范

支持溫度環控制

● 同步升壓

輸出功率髙達22.5W，效率髙達95%

自動負載檢測/輕載檢測

支持無線充模式

支持小電流模式

● 輸出快充協議

支持PPS/PD3.0/PD2.0

支持QC4+/QC4/QC3.0/QC2.0

支持AFC

支持FCP

支持SCP

支持PE2.0/PE1.1

支持SFCP

● 輸入快充協議

支持PD3.0/PD2.0

支持AFC

支持FCP

支持SCP

支持PE1.1

● Type-C接口

內置USB Type-C接口邏輯

支持Try.SRC功能

● BC1.2模塊

支持BC1.2 DCP模式

支持蘋果/三星模式

● Lightning解密

內置Lightning解密功能

● 電量計量及顯示

內置12bit ADC

內置庫侖計精-確電量

支持3-5個LED燈顯示

● 快充指示燈

內置快充指示燈驅動

● 照明驅動

內置照明LED驅動

● 按鍵

支持機械按鍵

● 保護機制

輸入過壓保護

輸出過流/短路保護

充電超時/過壓保護

溫度保護

● I2C接口

應用領域

移動電源

其它電池供電設備
