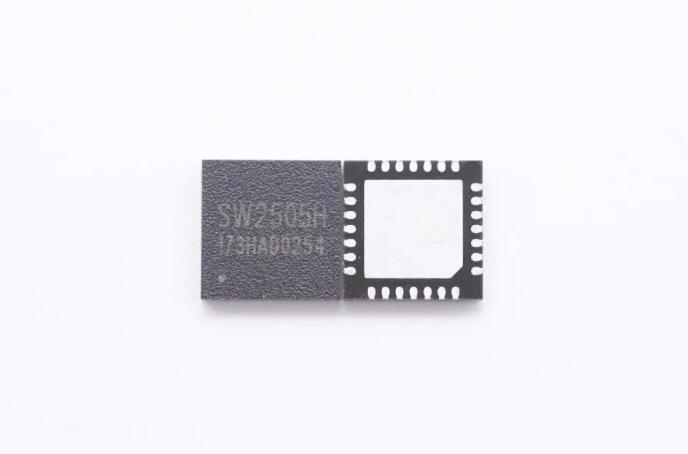

SW2505 智融USB PD3.1 DRP控制器

概述

SW2505是一款高度集成的PD控制器。它符合zui新的USB Type-C和PD 3.1標準，支持BC1.2和zui流行的帶DPDM接口的高壓快速充電協議。它的目標是筆記本電腦、加密狗、顯示器、充電寶和電源適配器。

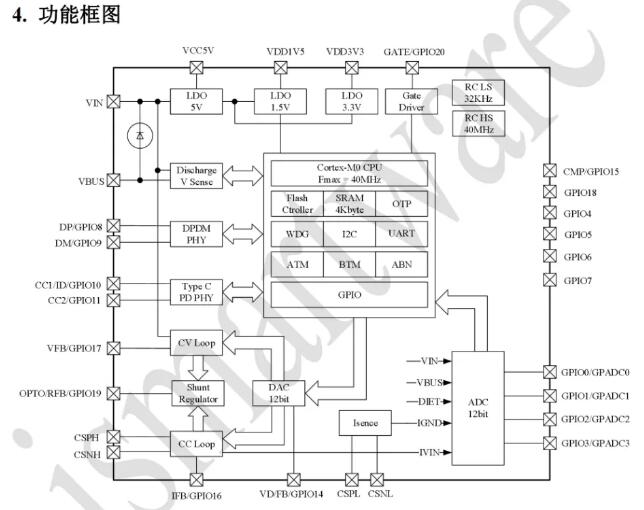

SW2505集成了一個32位、高達40 MHz的ARM Cortex-M0處理器，帶有128-KB閃存、4-KB SRAM、21個GPIO、定時器、I2C和UART接口、12位ADC、VBUS放電路徑、用于VBUS調節的12位DAC，以支持32Vzui大額定值的寬工作電壓范圍、控制外部VBUS NMOS FET的柵極驅動器和保護電路。

特征

● 系統控制

Cortex-M0CPU，頻率40MHz

1M/2Mbit Flash

4KB SRAM

12C Master/Slave

UART

支持多路GPIO和GPADC

支持低功耗

● 電源管理

支持3.3~32V調壓控制，10mV/Step

支持0.3~12A輸出限流控制，50mA/Step

支持光耦/FB/I2C反饋控制

支持母線電壓檢測

集成CV和CC環路

集成VIN和VBUS快速放電

集成NMOS驅動電路

● DPDM雙向快充協議

支持BC1.2 規范

支持蘋果2.4A/三星1.2A模式

支持QC5/QC4+/QC4/QC3+/QC3.0/QC2.0

支持UFCS

支持私有協議定制

● USB Type-C

支持Type-CDRP/SRC/SNK角色

支持3A/1.5A/Default USB Power

的Rp值

支持VCONN

支持死電池激-活

支持低功耗檢測模式

● USB PD

支持PD3.1 DFP/UFP/DRP規范

支持硬件BMC發送與接收器

集成PD物理層

支持PR Swap 及FRSwap

支持EPR 28V

● 保護機制

輸入欠壓/低電保護

輸入/輸出過流保護

輸入/輸出過壓保護

輸出欠壓保護

芯片過溫保護

VCONN過流保護

DP/DM/CC過壓保護

DP/DM弱短路保護

● QFN-28(4x4mm) 封裝

應用

車充

適配器

排插
