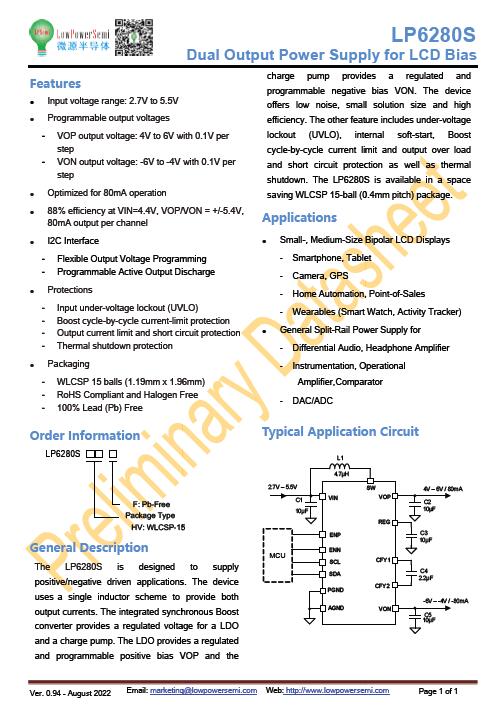

深圳常備 LP6280S 微源雙輸出電源芯片

概述

LP6280S專為正/負驅動應用而設計。該器件使用單個電感器方案來提供輸出電流。集成同步Boost轉換器為LDO和電荷泵提供調節電壓。LDO提供經調節且可編程的正偏壓電荷泵提供經調節及可編程的負偏壓VON。提供低噪聲、小解決方案尺寸和高效率。其他功能包括欠鎖定（UVLO）、內部軟循環逐循環電流限制、輸出過載和短路保護關閉。

LP6280S在空間中可用，可編程正偏壓電荷泵提供調節和可編程負偏壓VON。提供低噪聲、小解決方案尺寸和高效率。

LP6280S其他功能包括欠鎖定（UVLO）、內部軟循環逐循環電流限制、輸出過載和短路保護關閉。

特征

◆ 輸入電壓范圍：2.7V至5.5V

◆ 可編程輸出電壓

-VOP輸出電壓：4V至6V，每步0.1V

-VON輸出電壓：-6V至-4V，每步0.1V

◆ 在VOP下，150mA正操作電流和200mA負載瞬態

◆ VON時的150mA負吸收電流

◆ 當VIN=4.4V，VOP/VON=+/150mA輸出時，85%的效率/通道

◆ I2C接口

-靈活的輸出電壓編程

-可編程有源輸出放電

◆ 保護

-輸入欠壓鎖定（UVLO）

-逐周期升壓限流保護

-輸出電流限制和短路保護

-熱停堆保護

◆ 包裝材料

-WLCSP 15個球（1.19mm x 1.96

-符合RoHS標準且無鹵素

-100％無鉛
