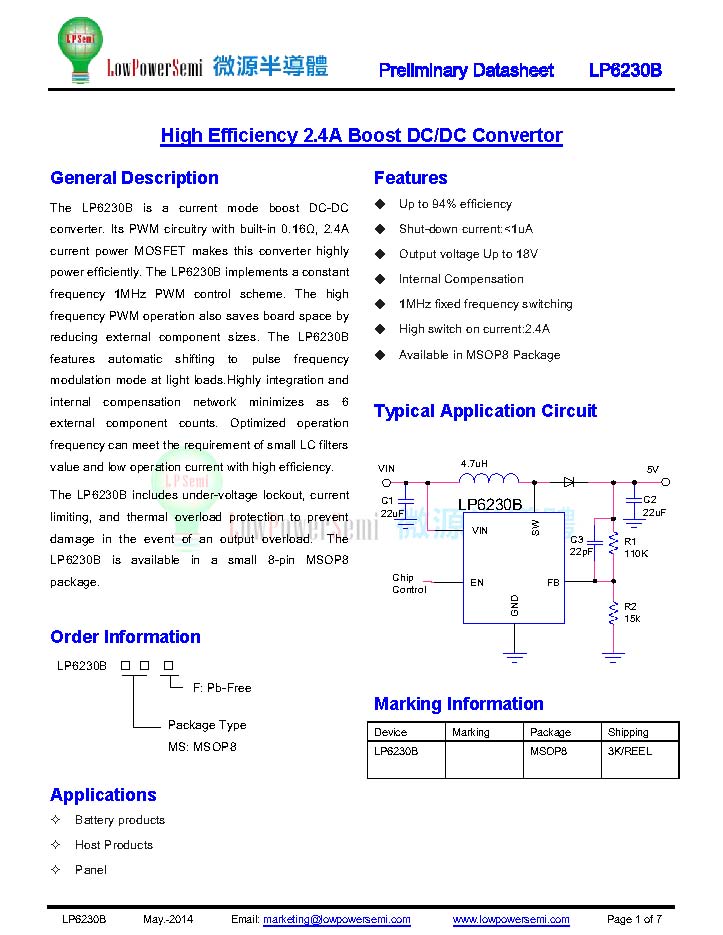

微源熱推 LP6230B 高效2.4A升壓轉化器IC
概述
LP6230B是一種電流模式升壓DC-DC轉換器。其PWM電路內置0.16Ω、2.4A電流功率MOSFET，使該轉換器具有高功率效率。LP6230B采用恒定頻率1MHz PWM控制方案。高頻PWM操作還通過減小外部組件尺寸來節(jié)省板空間。LP6230B具有在輕負載時自動切換到脈沖頻率調制模式的功能。高度集成和內部補償網絡最大限度地減少了6個外部組件。優(yōu)化的工作頻率可以滿足LC濾波器值小、工作電流小、效率高的要求。
LP6230B包括欠壓鎖定、電流限制和熱過載保護，以防止在輸出過載的情況下損壞。LP6230B采用小型8引腳MSOP8封裝。
特征
◆ 效率高達94%
◆ 關閉電流：<1uA
◆ 輸出電壓高達18V
◆ 內部薪酬
◆ 1MHz固定頻率切換
◆ 高合閘電流：2.4A
◆ 提供MSOP8包裝
