產品詳情

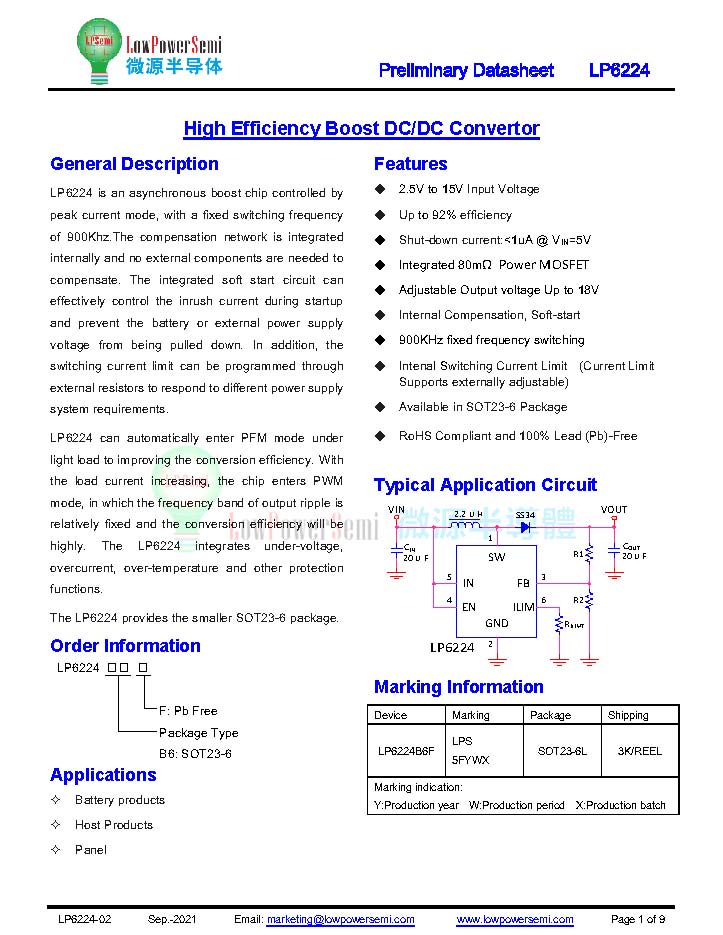

微源異步升壓芯片 LP6224 2.5V至15V輸入電壓

概述

LP6224是一款采用峰值電流模式控制的異步升壓芯片，固定開關頻率為900Khz。補償網絡是內部集成的，不需要外部組件進行補償。集成軟啟動電路可以有效控制啟動過程中的涌入電流，防止電池或外部電源電壓被拉低。此外，開關電流限制可以通過外部電阻器進行編程，以響應不同的電源系統要求。

LP6224可以在輕負載下自動進入PFM模式，提高轉換效率。隨著負載電流的增加，芯片進入PWM模式，輸出紋波的頻帶相對固定，轉換效率也會隨之提高。LP6224集成了欠電壓、過電流、過溫和其他保護功能。

LP6224提供了更小的SOT23-6封裝。

應用

◆ 電池產品

◆ 主機產品

◆ 面板
