科瑞芯電子供應 LP5306 微源過電壓電流保護IC

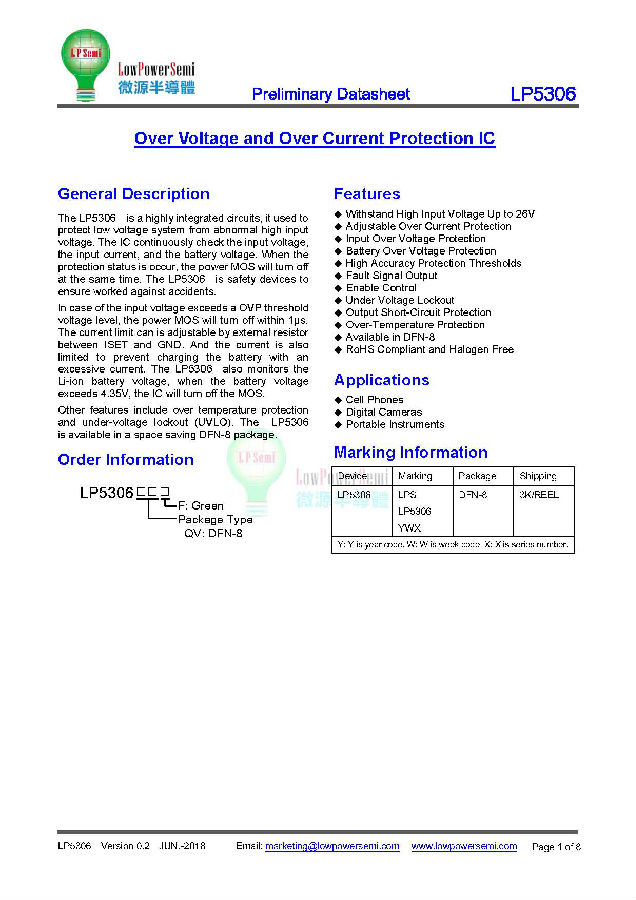

概述

LP5306是一種高度集成的電路，用于保護低壓系統免受異常高輸入電壓的影響。IC持續檢查輸入電壓、輸入電流和電池電壓。當保護狀態出現時，功率MOS將同時關閉。LP5306是一種安全裝置，可確保工作時不會發生事故。如果輸入電壓超過OVP閾值電壓電平，功率MOS將在1μs內關閉。電流限制可以通過ISET和GND之間的外部電阻器進行調整。并且電流也受到限制，以防止用過大的電流給電池充電。LP5306還監測鋰離子電池電壓，當電池電壓超過4.35V時，IC將關閉MOS。其他功能包括過溫保護和欠壓鎖定（UVLO）。LP5306采用節省空間的DFN-8封裝。

特征

◆耐受高輸入電壓高達26V

◆可調過電流保護

◆輸入過電壓保護

◆蓄電池過電壓保護

◆高精度保護閾值

◆故障信號輸出

◆啟用控制

◆欠壓鎖定

◆輸出短路保護

◆超溫保護

◆可在DFN-8中使用

◆符合RoHS標準且無鹵素
