微源現貨 LP5240 低Rdson負載開關芯片

概述

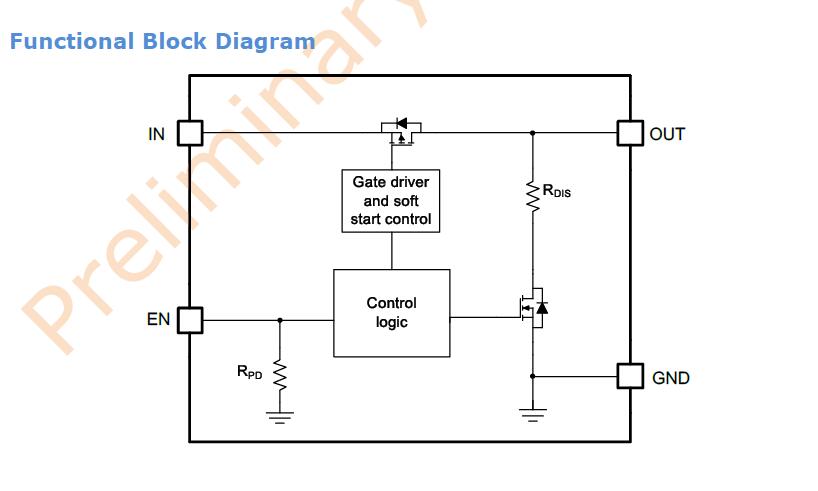

LP5240是超小型封裝中的高級負載開關。內部P型MOSFET和轉換速率控制使其易于使用。輸出放電路徑集成到外部組件并簡化了設計。得益于電流優化，LP5240適用于超低電流消耗應用，以節省能源。它在1.2V至5.5V的寬輸入電壓范圍內工作。該設備包含軟啟動功能，可在打開時減少輸入涌入電流。LP5240有一個4引腳WLCSP4封裝，引腳間距為0.4mm。

特征

◆ 1.2V~5.5V工作電壓范圍

◆ 超低導通電阻：

-VIN=5.5V時RDS（ON）=50mΩ

-RDS（ON）=67mΩ，VIN=3.3V

-RDS（ON）=110mΩ，VIN=1.8V

-RDS（ON）=230mΩ，VIN=1.2V

◆ 連續輸出電流高達1.5A

◆ 輸出自動−放電

◆ 主動高啟用控制

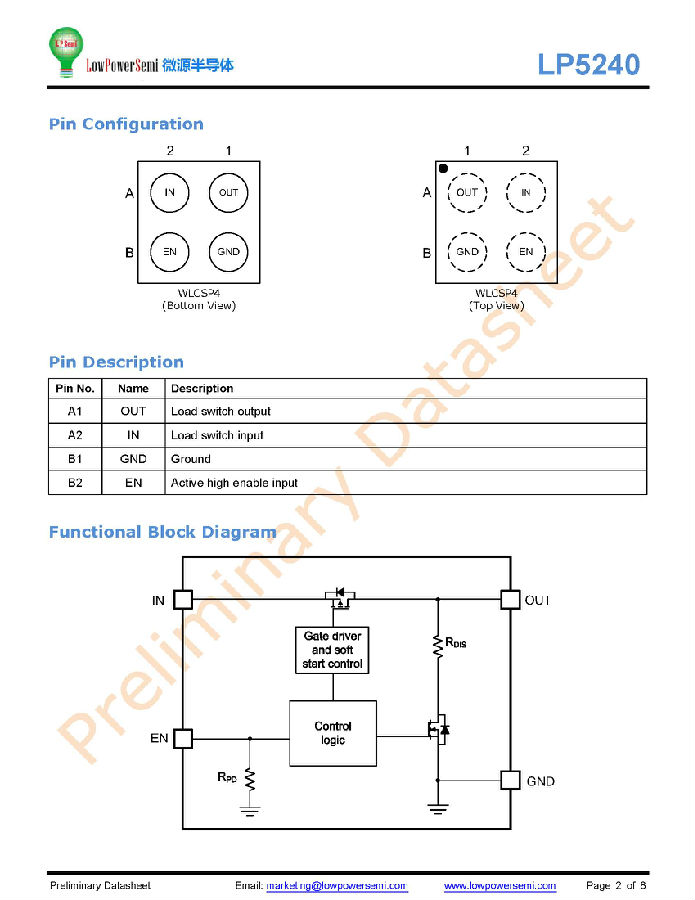

◆ WLCSP4，0.76mm X 0.76mm，間距0.4mm

應用

◆ 移動電話

◆ 平板

◆ 數碼相機

◆ 全球定位系統

◆ 便攜式設備
