微源 LP54334 36V3A同步降壓轉換芯片

概述

LP54334是一個同步降壓轉換器，支持高達3A的輸出電流。LP54334采用自適應恒定導通時間（COT）控制方案來實現快速負載瞬態響應。外部組件被zui小化，只需要一個電感器、兩個電阻器和兩個電容器。

LP54334支持鋁聚合物電容器和陶瓷電容器，無需額外的補償組件。

LP54334集成了PFM（脈沖頻率調制）操作，有助于在輕負載下保持系統效率。LP54334還集成了多種保護功能，即過電流保護（OCP）、過溫保護（OTP）、欠壓鎖定（UVLO）、輸出過電壓保護（OVP）和短路保護（SCP）。

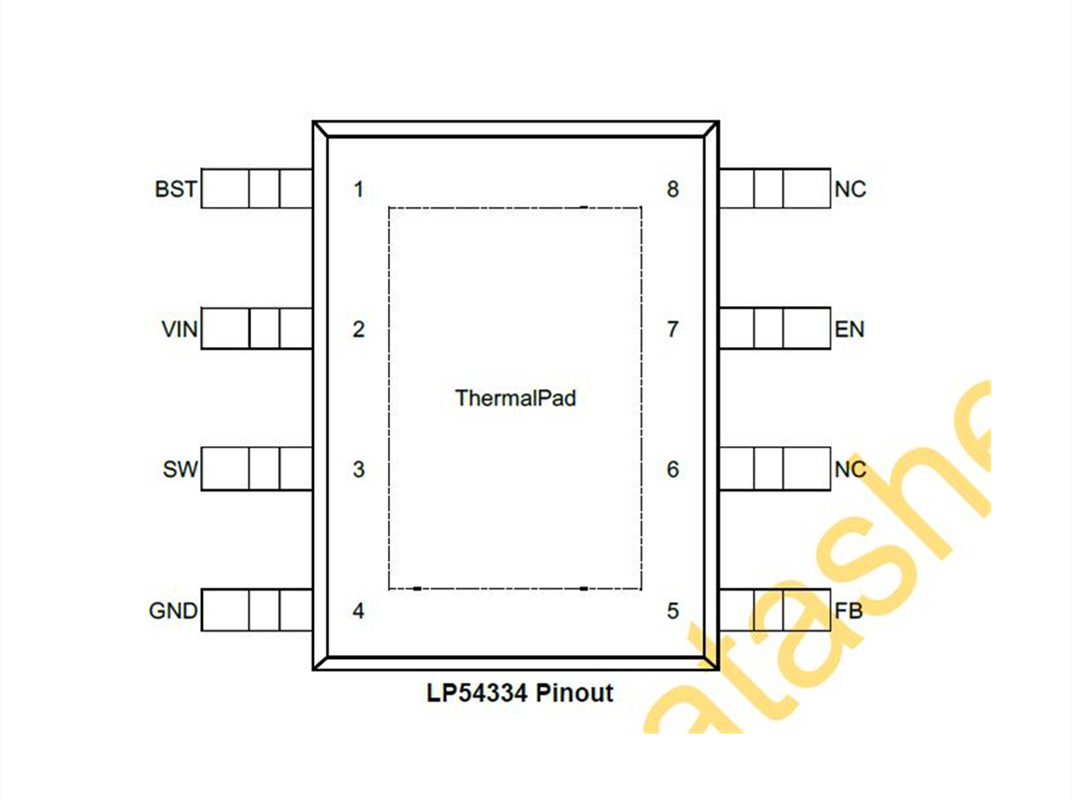

LP54334在ESOP-8軟件包中提供。

特征

◆ 寬輸入電壓范圍：4.5V–36V

◆ 輸出電壓范圍：Vref–13.2V

◆ 高效運行

-集成了85-mΩLS-MOSFET和130-mΩHS-MOSFET

-在3A負載下從12V到5V的轉換效率為88%

◆ 自動PFM模式，在輕負載下實現高效率

◆ ±1%Vref精度

◆ 典型的500 kHz開關頻率

◆ 具有快速負載瞬態響應的COT控制方案

◆ 打嗝保護

◆ 集成UVLO、OVP、OCP、SCP和OTP保護

◆ ESOP-8包

◆ 符合RoHS，100%無鉛

應用

◆ 工業PC

◆ 網絡/數字視頻記錄器（NVR/DVR）

◆ 電視和電視盒

◆ 12V和24V工業總線應用
