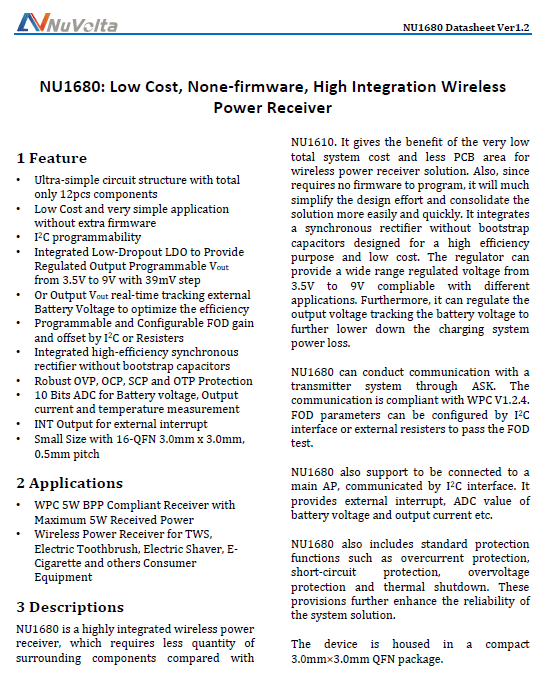

NU1680:低成本，無固件，高集成無線電源接收器

功能

電路結構非常簡單，總共只有12個元件

低成本和非常簡單的應用程序，沒有額外的固件

I2C可編程性

集成低壓差LDO提供3.5V至9V的可編程穩壓輸出，步進為39mV

或輸出Vout實時跟蹤外部電池電壓，優化效率

可編程和可配置的FOD增益和偏移由I2C或電阻

集成高效同步整流器，無自舉電容器

強大的OVP, OCP, SCP和OTP保護

10位ADC用于電池電壓，輸出電流和溫度測量

INT外部中斷的輸出

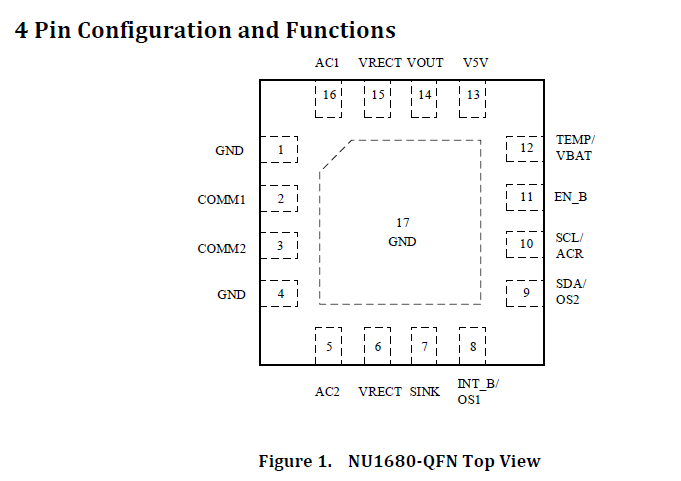

尺寸小，16-QFN 3.0mm x 3.0mm, 0.5mm間距

應用程序

WPC 5W BPP兼容接收器，zui大接收功率5W

無線電源接收器，適用于TWS，電動牙刷，電動剃須刀，電子煙和其他消費設備

描述

NU1680是一款高度集成化的無線電源接收器，與NU1610相比，它對周圍組件的需求更少。該方案具有系統總成本低、PCB面積小的優點。此外，由于不需要固件編程，它將大大簡化設計工作，并更容易、更快速地整合解決方案。它集成了一個無自舉電容器的同步整流器，設計用于高效率和低成本的目的。該穩壓器可提供3.5V至9V的寬范圍調節電壓，可適應不同的應用。此外，它還可以跟蹤電池電壓調節輸出電壓，進一步降低充電系統的功率損耗。

NU1680可以通過ASK與發射機系統進行通信。該通信符合WPC V1.2.4�？梢酝ㄟ^I2C接口或外部電阻配置FOD參數，以通過FOD測試。

NU1680還支持與主AP連接，通過I2C接口進行通信。它提供外部中斷，電池電壓和輸出電流的ADC值等。NU1680還包括標準保護功能，如過流保護，短路保護，過壓保護和熱停機。這些規定進一步提高了系統解決方案的可靠性。

該設備安裝在一個緊湊的3.0mm3.0mm QFN封裝中。
