APL5317 電子元器件 ANPEC/茂達 封裝SOT-23-5

可選可調/固定低差300mA線性穩壓器

一般的描述
APL5317是一款低電壓降線性穩壓器，只需要2.8到6V的單輸入電壓，它可以提供高達300mA的電流到一個設定的輸出電壓。它可以與低ESR陶瓷電容器一起工作，使其成為電池供電應用的理想選擇，如筆記本電腦和手機。在300mA負載時，其典型的電壓降僅為230mV。APL5317提供兩種輸出電壓操作模式，固定輸出電壓模式和可調輸出電壓模式，通過SET引腳控制輸出電壓的設置。固定輸出電壓模式通過SET引腳接地將輸出設置到芯片內的預設電壓(目前只有1.2V)，可調輸出電壓模式需要兩個電阻作為分壓器連接到SET引腳來定義輸出。具有電流折疊和熱關閉功能的電流限制保護設備免受電流過載和過溫。APL5317采用SOT23-5封裝。

特性
寬工作電壓:2.8~6V
低跌落電壓:
230mV(典型)@ 300mA
保證300mA輸出電流

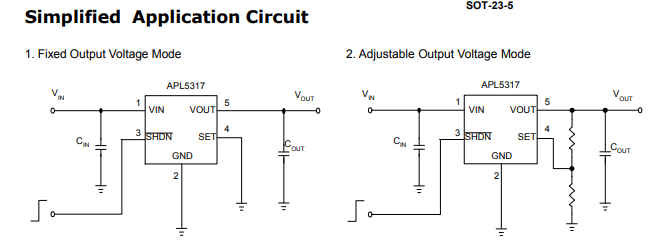

兩種輸出電壓設置方式
-固定輸出電壓:1~5V
-輸出電壓可調:0.8~5.5V
帶折回電流的限流保護
內部軟啟動
過熱保護
穩定的低ESR陶瓷電容器
SOT-23-5包
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
手機
便攜式和電池供電設備
筆記本電腦和個人電腦
