PW7208 電子元器件 ANPEC/茂達 封裝SOT-23-6/TSOT-23-6

1MHz，高效，升壓轉換器2至6個白光LED

一般的描述

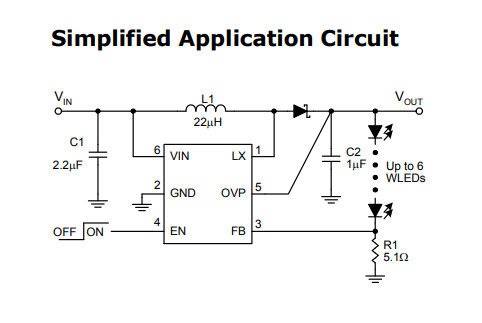

APW7208是一款電流模式和固定頻率的升壓轉換器，集成了N-FET，可串行驅動多達6個白光led。
串聯連接使LED電流相同，亮度均勻。其低導通電阻和低反饋電壓降低了功率損耗，實現了高效率�？焖�1MHz電流模式PWM操作可用于輸入和輸出電容器和小電感，同時zui大限度地減少輸入電源的紋波。OVP引腳監控輸出電壓，如果超過過電壓閾值，就停止開關。內部軟啟動電路消除了啟動過程中的涌流。
APW7208還集成了欠壓鎖定、過溫保護和限流電路。
APW7208提供SOT-23-6和TSOT-23-6封裝。

特性
寬輸入電壓2.5V至6V
104mV參考電壓
固定1MHz開關頻率
效率高達88%
100Hz ~ 100kHz PWM亮度控制頻率
公開保護
欠壓鎖定保護
過熱保護
停機時靜止電流<1mA
SOT-23-6和TSOT-23-6包
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
白色LED顯示屏背光
手機和智能手機
PDA, PMP和MP3
數碼相機
