產品詳情

APW8878 電子元器件 ANPEC/茂達 封裝FC-TQFN2x3-12P

高輸入電壓5V / 8A同步降壓變換器100mA LDO

一般的描述
APW8878是一款8A同步降壓變換器，集成25mΩ高側MOSFET和12mΩ低側MOSFET。APW8878采用恒定準時控制架構，可降低高電壓，以適應IMPV8應用的低壓芯片組。
APW8878配備了自動PFM/PWM模式操作。在輕負載時，轉換器在PFM模式下工作，以減少開關損耗并提供高效率。在大負荷下，轉換器工作在PWM模式，并在接近恒定的頻率下工作，以實現低噪聲要求。
APW8878還配備了通電復位、軟啟動、軟停止和整體保護(欠壓、過壓、過溫、過流和限流)為一個單一的封裝。
該器件采用TQFN 2x3-12封裝，提供了一個非常緊湊的系統解決方案，zui大限度地減少外部組件和PCB面積。

特性
工作范圍寬，從+5.5V到+24V輸入
電壓
VIN 4.5V ~ 4.9V上電復位監測
范圍
內置100uA低靜止電流
支持IOUT = 8A應用
內置PWM和PFM控制方案與COT
achitecture
內置集成引導向前P-CH
場效應晶體管
固定開關頻率從700khz
固定5V VOUT REF電壓+0.6% jing度
支持EN引腳超聲波模式選擇
支持內置固定軟啟動時間2.4ms
集成25mΩ n通道MOSFET高
邊金屬氧化物半導體
集成12mΩ n通道MOSFET低側
金屬氧化物半導體
內置開漏式POK功能和EN
控制
內置5V / 100mA LDO和切換MOSFET
帶PWM輸出
UVP設置為VREF的70%，OVP設置為125%
VREF和熱停堆
內置過流保護和電流限制
使用高側MOSFET RDS(on)和保護
低側MOSFET RDS(on)傳感

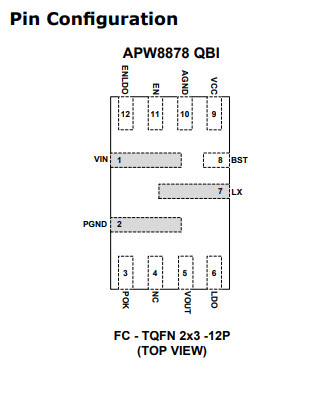

TQFN 2x3-12P倒裝芯片，無鉛和RoHS
兼容的

應用程序
筆記本
圖形卡
主板
