產品詳情

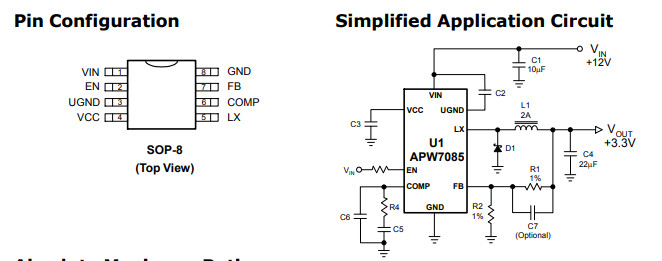

APW7085 電子元器件 ANPEC/茂達 封裝SOP-8

2A, 26V, 380kHz，異步降壓轉換器

一般的描述
APW7085是一款2A異步降壓轉換器，集成了100mW p通道MOSFET。該裝置采用電流模式kong制方案，可將4.5~26V輸入電壓轉換為0.8 ~ 90% VIN可調輸出電壓
提供優良的輸出電壓調節。APW7085調節自動PSM/PWM模式操作中的輸出電壓，取決于輸出電流，在輕到滿載電流下高效運行。APW7085還配備了電源啟動，軟啟動和整體保護(欠壓，過溫和限流)為一個單一的封裝。在關機模式下，電源電流降至5mA以下。該器件采用8針SOP-8封裝，提供了一個外部組件zui少的非常緊湊的系統解決方案。

特性
寬輸入電壓從4.5V到26V
輸出電流可達2A
可調輸出電壓0.8V至90%VIN
- 0.8V參考電壓
-±2.5%系統jing度
100mW集成p通道功率MOSFET
效率高達91%
-脈沖跳過模式(PSM) / PWM模式操作
電流型操作
-穩定的陶瓷輸出電容器
-快速瞬態響應
上電復位監kong
固定380kHz開關頻率在PWM模式
內置數字軟啟動
頻率輸出限流保護
返送
70%欠壓保護
過熱保護
停機時<5mA靜止電流
SOP-8包
無鉛和綠色設備可用
(通過無鉛ren證)

應用程序
液晶顯示器/電視
機頂盒
便攜式DVD
無線局域網
ADSL，交換機集線器
筆記本電腦
要求高效率的降壓變換器
和2A輸出電流
