APM32F103VBT6 電子元器件 GEEHY/極海 封裝LQFP-100  32位微控制器芯片IC

產品特性
系統與架構
. ARM' Cortex -M3內核
-zui高96MHz主頻，在存儲器的0等待周期
訪問時可達1.5DMIPS/MHz
電源、時鐘與復位
-供電電壓2.0V~3.6V
-4MHz~ 16MHz外部晶體振蕩器
-帶校準功能的32KHz RTC振蕩器
-內含經出廠調校的8MHz RC振蕩器
40KHz RC振蕩器
- . 上電/掉電復位(POR/PDR)、可編程電壓監測器(PVD)
存儲器
-zui高128 Kbytes閃存存儲器
-zui高20 Kbytes SRAM存儲器
低功耗模式
-支持睡眠，停止和待機三種低功耗模式
-支持電池供電,可支持RTC及備用寄存器工作
FPU
-獨立FPU 模塊，支持浮點運算
2個ADC及1個溫度傳感器
- 1μs 轉換時間(多達16個輸入通道)
-轉換范圍: 0~Vou, 轉換精度: 12bit .
雙采樣和保持功能
-片上溫度傳感器
1/0
可選擇80/51/37/26個1/0，取決于型號及
封裝
-所有/O均可映射到16個外部中斷控制器
-幾乎所有I/0支持5V邏輯電平輸入
DMA
- 7路DMA通道，支持USART. Timer. PC.
SPI. ADC外設訪問
定時器及PWM
- 3個16位通用定時器，每個定時器擁有4
路獨立通道用于輸入捕獲、輸出比較、PWM
與脈沖計數
- 1個16位高級定時器，帶死區控制和緊急剎車
- 2個看門狗定時器，包括獨立型和窗口型
- 1個24位自減型系統時間定時器
通信接口
- 3個USART接口(支持IS07816接口，LIN,
IrDA接口和調制解調控制)
- 2個PC接口(支持SMBus/PMBus)
- 2個SPI接口(18Mbps)
- 1個QSPI接口,支持單線和四線訪問flash
-1個USB2.0FSdevice接口
-1個CAN2.0B接口,可支持USB和CAN
可同時獨立工作.
CRC單元
- 1個CRC計算單元，支持96位不可改寫的
唯一身份標識
調試模式
-串行調試接口SWD和JTAG
芯片封裝

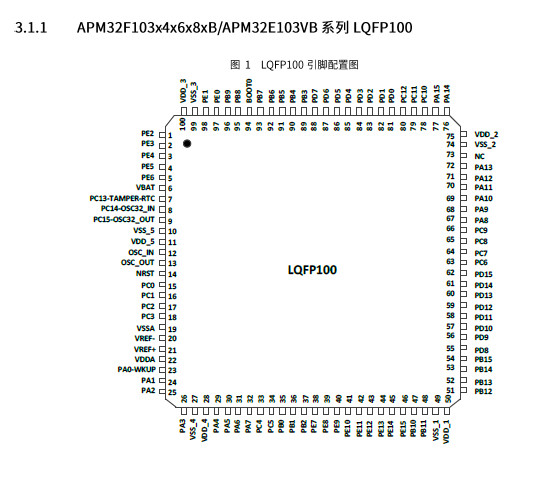

- LQFP100/LQFP64/LQFP48/QFN36
應用領域
-醫療設備、PC外設、工業控制、智能儀表、家用電器

概述
APM32F103x4x6x8xB/APM32E103xB系列芯片是基于ARM"Cortex-M3內核的32位微處理器，zui高工作頻率96MHz。 內建AHB高性能總線，結合高速存儲器及DMA可實現數據的快速處理和存儲。內建APB高級外設總線，擴展了豐富的外設及增強型I/O,保障了連接的快速性和控制的靈活性。芯內部配備強大的FPU浮點運算處理單元，支持單精度數據處理指令和數據類型。
內置高達128K字節的閃存存儲器和20K字節的SRAM存儲器,所有型號都包含2個12位的.ADC、3個通用16位定時器、1 個高級控制定時器和1個溫度傳感器，還包含標準和先進的通信接口: 2個IPC接口、2個SPI接口、1個QSPI接口、3個USART接口、1個USB2.0 FS接口和1個CAN 2.0B接口，USB與CAN可同時獨立工作。工作電壓為2.0V ~ 3.6V, 工作溫度范圍有40°C至+85°C和-40°C至+105°C兩種類型供選擇。具有LQFP100/LQFP64/LQFP48/ QFN36的4種不同形式的封裝，不同封裝的外設及I/0配置有所不同。
