產品詳情

HK32F103VET6 電子元器件 HK/航順 封裝LQFP-100   單片機/ARM/DSP-32位ARM微控制器

產品概述
HK32F103x8xB 系列使用高性能的 ARM. Cortex .-M3 內核，zui高工作頻率 96 MHz。
HK32F103x8xB 內置的存儲器包括：64/128 Kbyte Flash 和 20 Kbyte SRAM。
HK32F103x8xB 內置了 1 個高級定時器和 3 個通用定時器。
HK32F103x8xB 的通信接口包括：2 個 SPI 接口、2 個 I2C 接口、3 個 USART 接口、1 個 USB2.0 全速串
行通信接口、1 個 CAN 總線控制器、2 個 12 位 SAR 模擬數字轉換器和 1 個片內溫度傳感器。
由于擁有這些外設配置，HK32F103x8xB MCU 可適用于多種應用場景：
• 工業應用，如可編程控制器、打印機、掃描儀等
• 電機驅動和調速控制
• 物聯網低功耗傳感器終端，如運動手環等
• 無人機飛控、云臺控制
• 玩具產品
• 家用電器
• 智能機器人
• 智能手表

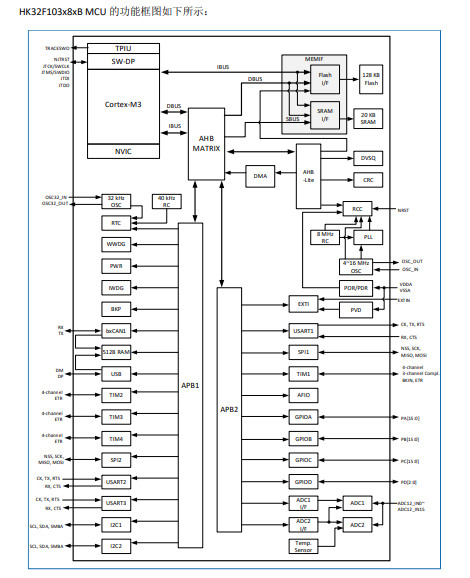

產品特性
CPU 內核
ARM. Cortex.
-M3
zui高時鐘頻率：96 MHz
24 位 System Tick 定時器
支持 CPU Event 信號輸入至 MCU 引腳，實現與板級其它 SOC CPU 的聯動
工作電壓范圍
雙電源域：主電源 VDD為 2.0 V ~ 5.5V、備份電源 VBAT為 1.8 V ~ 5.5 V
當主電源掉電時：
- RTC 模塊可繼續工作在 VBAT 電源下
- VBAT 電源下提供 20 Byte 備份寄存器
工作溫度范圍：-40℃ ~ 105℃
VDD 典型工作電流
運行（Run）模式：13.232 mA@96MHz@3.3V
睡眠（Sleep）模式：5.441 mA@96MHz@3.3V
停機（Stop）模式：
- LDO 全速工作：128 μA@3.3V
- LDO 低功耗狀態：10.26 μA@3.3V
待機（Standby）模式：1.64 μA@3.3V
存儲器
64/128 Kbyte 的 Flash 存儲器
- 當 CPU 主頻不高于 26.5 MHz 時，支持 0 等待總線周期
- 具有代碼安全保護功能，可分別設置讀保護和寫保護
20 Kbyte 片內 SRAM
DMA 控制器
DMA 提供 7 路通道
支持 Timer、ADC、SPI、I2C、USART 等多種外設觸發
時鐘
外部 HSE：支持 4 ~ 16 MHz 晶振，典型 8 MHz 晶振
外部 LSE：32.768 kHz 晶振
內部 HSI 時鐘：8 MHz
內部 LSI 時鐘：40 kHz
PLL 時鐘
復位
外部管腳復位
電源上電/掉電復位
軟件復位
看門狗定時器復位（IWDG 和 WWDG）
低功耗模式復位
通用輸入輸出 IO
64 腳封裝提供 51 個 GPIO 引腳，48 腳封裝提供 37 個 GPIO 引腳
所有 GPIO 引腳可配置為外部中斷輸入
提供zui高 20 mA 驅動電流
安全加密
CRC 計算單元
數據通訊接口
3 個 USART
2 個 SPI（支持 I2S 協議）
2 個 I2C
1 個 CAN 2.0 A/2.0B
1 個全速 USB2.0
定時器
1 個高級定時器：TIM1（通道 1-3 支持死區互補輸出）
3 個通用定時器：TIM2/TIM3/TIM4
RTC 時鐘計數器，配合軟件記錄年/月/日/時/分/秒
可編程電壓監測（PVD）
8 級檢測電壓門限可調
上升沿和下降沿檢測可配置
片內模擬電路
2 個 12 位 1MSPS ADC
- 共 16 路模擬信號輸入通道
- 支持自動掃描/掃描轉換
- 可級聯實現主/從并行轉換和交替轉換模式
1 個溫度傳感器
- 模擬輸出內部連接到 A/D 轉換器獨立通道
調試及跟蹤接口
SW-DP 兩線調試端口
JTAG 五線調試端口
自帶數據觀察點和跟蹤（DWT）單元、Flash 地址重載和斷點（FPB）單元、指令跟蹤宏單元
（ITM）、調試端口跟蹤單元（TPIU）
可靠性
通過 HBM2000V/CDM500V/MM200V/LU 等級測試
