CD4013BF3A 電子元器件 TI 封裝CDIP-14 CMOS雙d型觸發器

描述

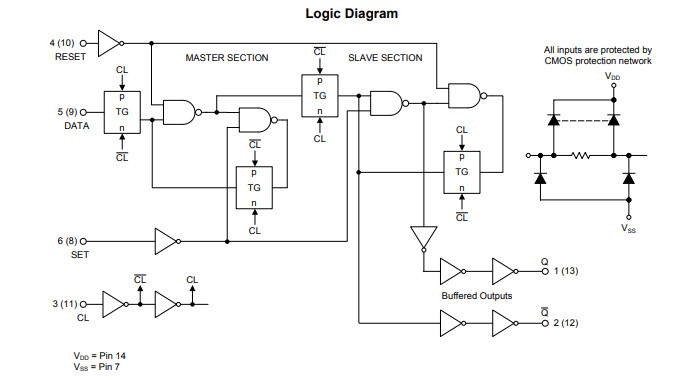

CD4013B裝置由兩個相同的，獨立的數據類型拖鞋。每個觸發器獨立的數據，設置，復位，時鐘輸入和Q和Q輸出。這些設備可以用于輪班注冊應用程序，并通過連接Q輸出數據輸入，用于計數器和切換應用程序。出現在D輸入端的邏輯電平被轉移到的正躍遷過程中的Q輸出時鐘脈沖。設置或重置獨立于時鐘和是由一個高水平的人完成的或復位線，分別。
CD4013B類型提供14針雙內聯塑料封裝(E后綴)，14針小輪廓包后綴(M、MT、M96和NSR)和14針薄收縮小輪廓封裝(PW和壓水式反應堆后綴)。

特性
異步設置-重置能力
靜態觸發器操作
中速運行:16mhz(典型)時鐘
開關率在10v電源
標準化對稱輸出特性
在18v過滿時1-μA的zui大輸入電流
包溫度范圍:
—18v, 25°C, 100na
噪音幅度(超過包裝溫度
范圍):
- 1v在VDD = 5v
- 2v在VDD = 10v
- 2.5 V在VDD = 15 V

應用程序
功率輸出
網格基礎設施
醫療、保健和健身
車身電子和照明
建筑自動化
電信基礎設施
測試和測量
